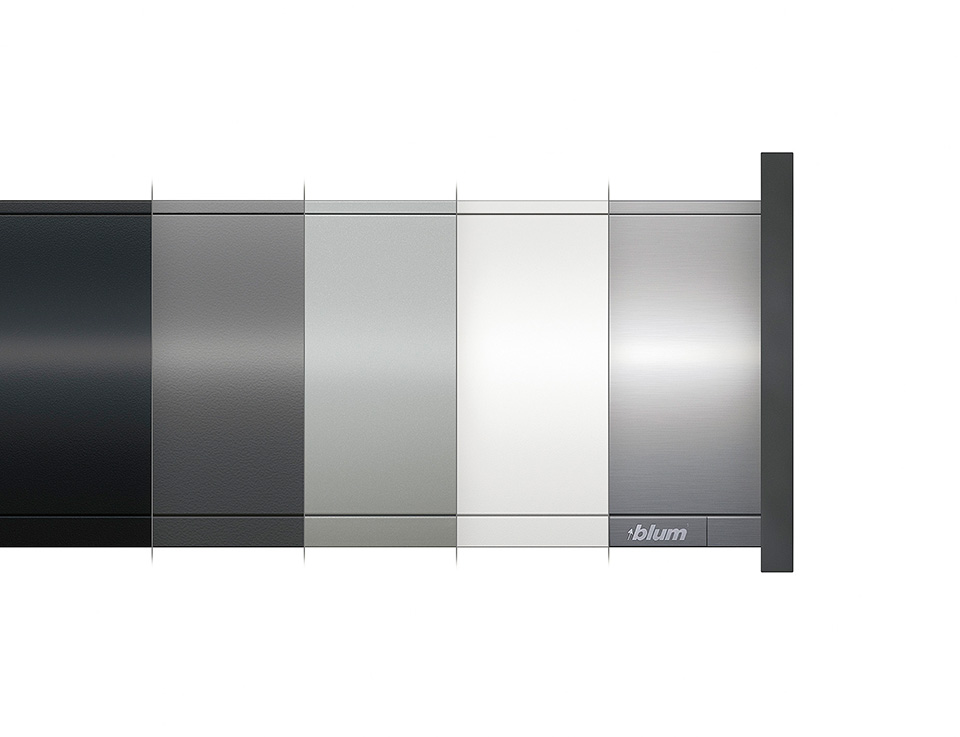

K-BLUM Legrabox, tiroir C pure 600mm/70kg, Blumotion/TOB, blanc, intérieur, reli

Le kit complet contient la quincaillerie pour l’assemblage d’un tiroir avec amortissement intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, le type de côté, la capacité de charge du tiroir coulissant et la couleur sont indiqués dans le nom du kit.

En cas de demande d’ouverture sans poignées avec amortissement Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu’a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu’a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les corps KB>600mm, il est nécessaire d’utiliser un arbre de synchronisation 282277, bien que son utilisation soit recommandée meme pour les corps plus étroits. La longueur de l’arbre est de 1125mm et, sans raccourcissement, il peut etre utilisé pour un corps d’une largeur extérieure allant jusqu’a 1400mm. Le raccourcissement pour les modules TOB classiques est LW-247mm, le raccourcissement pour les modules TOB sous évier est LW-267mm. Les pignons pour la connexion de l’arbre aux modules sont déja compris dans l’emballage des modules TOB. Pour les corps étroits (LW = 245-293mm), un arbre de synchronisation spécial monobloc et carré 293824 est destiné, qui se raccourcit LW-221mm. Cet arbre s’installe directement dans les modules TOB et les adaptateurs de synchronisation ne sont donc pas utilisés.

Pour les kits destinés aux tiroirs intérieurs, les éléments transversaux frontaux ne sont pas fournis, ils doivent etre commandés séparément et raccourcis selon la largeur intérieure libre du corps. Il s’agit de la plaque frontale (raccourcissement LW-126mm) sans rainure (pour les tiroirs avec reling frontal) ou avec rainure (pour les tiroirs avec pare-brise frontal) et éventuellement d’un élément de poignée : reling frontal (raccourcissement LW-90mm), pare-brise frontal bas (10 x 70 x LW-80) ou pare-brise frontal haut (10 x 138 x LW-80).
