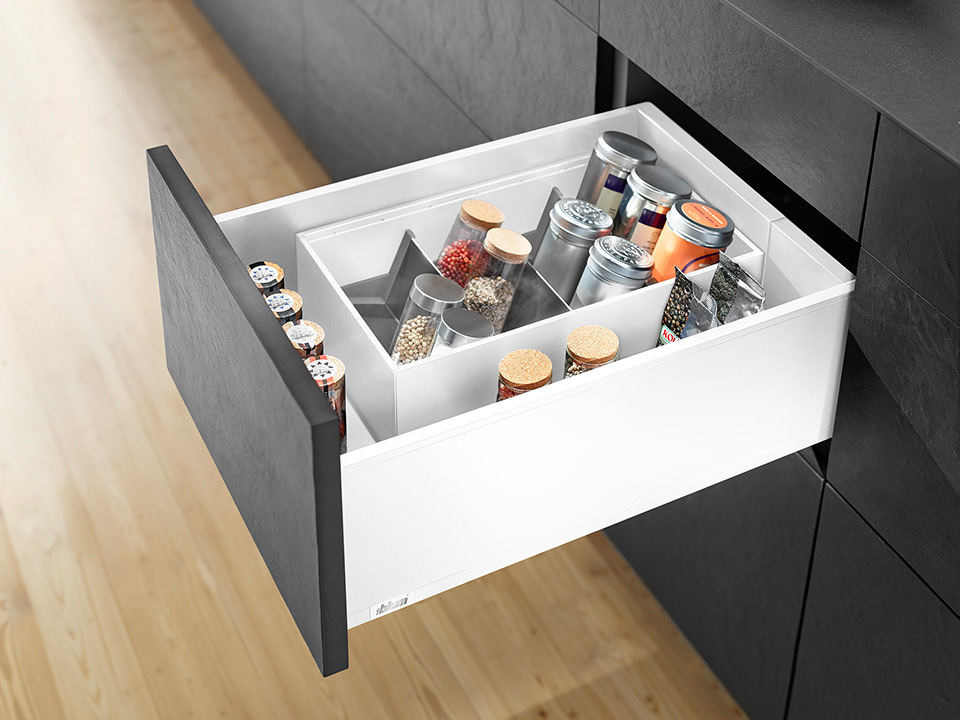

K-BLUM Legrabox, tiroir C pure 600mm/70kg, Blumotion/TOB, blanc, Expando

Le kit comprend la quincaillerie pour assembler un tiroir avec amortisseur intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, le type de côté, la capacité de charge du tiroir coulissant et la couleur sont indiqués dans le nom du kit.

En cas de demande pour une ouverture sans poignée avec amortisseur Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu’a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu’a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les caissons KB>600mm, il est nécessaire d’utiliser un arbre de synchronisation 282277, son utilisation est toutefois recommandée également pour les caissons plus étroits. La longueur de l’arbre est de 1125mm et sans raccourcissement, il peut etre utilisé pour un caisson d’une largeur extérieure allant jusqu’a 1400mm. Le raccourcissement pour les modules TOB classiques est LW-247mm, le raccourcissement pour les modules TOB sous-évier est LW-267mm. Les pignons pour la liaison de l’arbre aux modules font déja partie de l’emballage des modules TOB. Pour les caissons étroits (LW = 245-293mm), un arbre de synchronisation carré monobloc spécial 293824 est prévu, qui se raccourcit de LW-221mm. Cet arbre s’installe directement dans les modules TOB et les adaptateurs de synchronisation ne sont donc pas utilisés.

Pour les kits destinés aux tiroirs intérieurs, les éléments transversaux frontaux ne font pas partie de la livraison, ils doivent etre commandés séparément et raccourcis selon la largeur intérieure nette du caisson. Il s’agit de la plaque frontale (raccourcissement LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement aussi d’un élément de poignée : reling frontal (raccourcissement LW-90mm), pare-brise bas (10 x 70 x LW-80) ou pare-brise haut (10 x 138 x LW-80).
