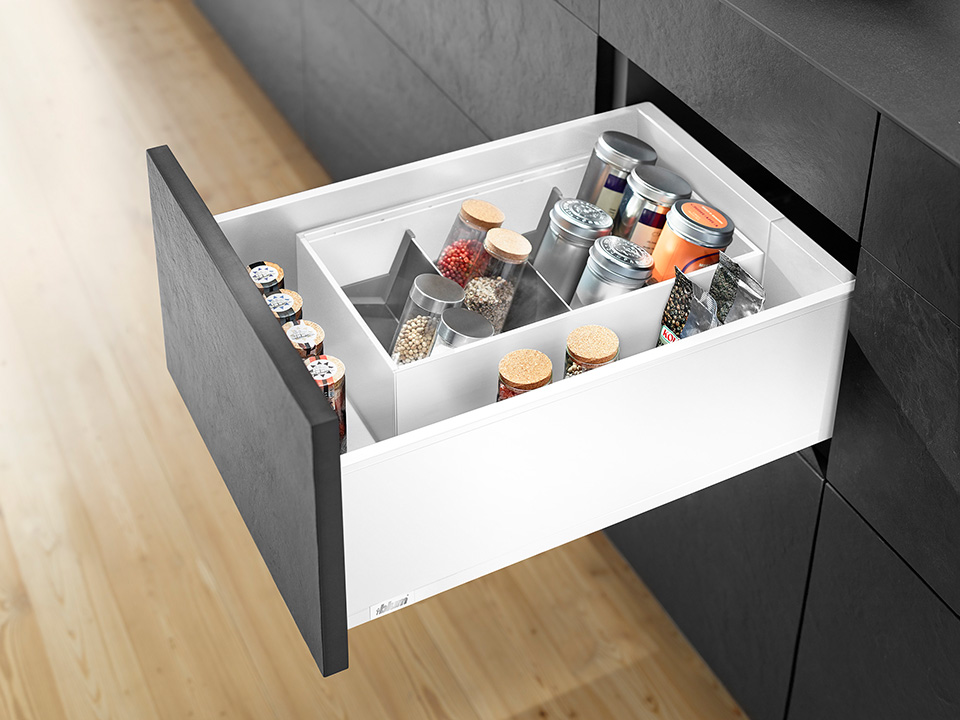

K-BLUM Legrabox, tiroir C pure 550mm/70kg, Blumotion/TOB, blanc, vis a bois

Le kit comprend la quincaillerie pour assembler un tiroir avec amortissement intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, le type de côté, la capacité de charge du tiroir coulissant et la couleur sont indiqués dans le nom du kit.

En cas de demande d'ouverture push-to-open avec amortissement Tip-on Blumotion (TOB), il faut compléter avec les modules TOB correspondants selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu'a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu'a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les carcasses KB > 600mm, il faut utiliser l’arbre de synchronisation 282277, mais son usage est recommandé aussi pour les carcasses plus étroites. La longueur de l'arbre est de 1125mm et sans raccourcissement il peut etre utilisé pour une carcasse d’une largeur extérieure jusqu’a 1400mm. Le raccourcissement pour les modules TOB classiques est LW-247mm, le raccourcissement pour les modules TOB sous évier est LW-267mm. Les pignons pour connecter l'arbre aux modules sont déja inclus dans l’emballage des modules TOB. Pour les carcasses étroites (LW = 245-293mm), un arbre de synchronisation spécial carré monobloc 293824 est prévu, qui se raccourcit de LW-221mm. Cet arbre s’installe directement dans les modules TOB et les adaptateurs de synchronisation ne sont donc pas utilisés.

Pour les kits de tiroirs intérieurs, les éléments frontaux transversaux ne sont pas inclus dans la livraison, il faut les commander séparément et les raccourcir selon la largeur intérieure nette de la carcasse. Il s’agit de la plaque frontale (raccourcissement LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement aussi un élément de poignée : reling frontal (raccourcissement LW-90mm), pare-brise frontal bas (10 x 70 x LW-80) ou pare-brise frontal haut (10 x 138 x LW-80).
