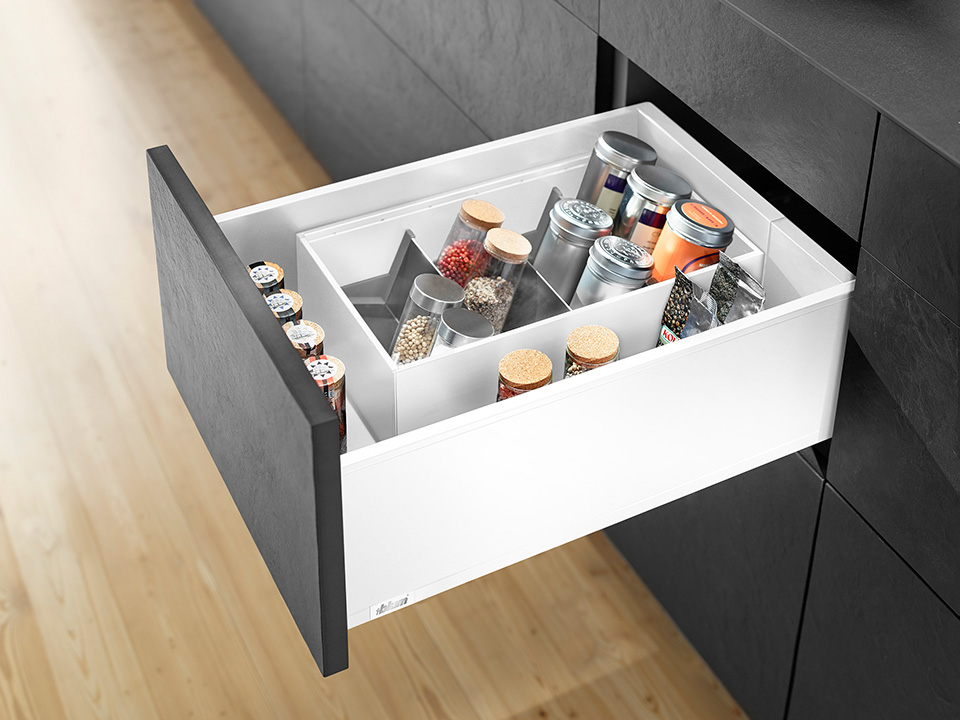

K-BLUM Legrabox tiroir C pure 550mm/70kg, Blumotion/TOB, blanc, Expando

Le kit comprend la quincaillerie pour l’assemblage d’un tiroir avec fermeture amortie intégrée Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). Longueur nominale, hauteur systémique du côté, type de côté, capacité de charge du tiroir coulissant et couleur voir dans le nom du kit.

En cas de demande d’ouverture sans poignée avec fermeture amortie Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu’a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu’a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour des caissons KB>600mm, il est nécessaire d’utiliser un arbre de synchronisation 282277, son utilisation est cependant recommandée meme pour les caissons plus étroits. La longueur de l’arbre est de 1125mm et sans raccourcissement il peut etre utilisé pour un caisson de largeur externe jusqu’a 1400mm. Le raccourcissement pour les modules TOB classiques est LW-247mm, le raccourcissement pour les modules TOB sous-évier est LW-267mm. Les pignons pour la connexion de l’arbre aux modules sont déja inclus dans l’emballage des modules TOB. Pour les caissons étroits (LW = 245-293mm) un arbre de synchronisation spécial carré monobloc 293824 est prévu, qui se raccourcit LW-221mm. Cet arbre est installé directement dans les modules TOB et les adaptateurs de synchronisation ne sont donc pas utilisés.

Pour les kits destinés aux tiroirs intérieurs, les éléments frontaux transversaux ne sont pas fournis, ils doivent etre commandés séparément et raccourcis selon la largeur intérieure libre du caisson. Il s’agit d’une plaque frontale (raccourcissement LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement aussi d’un élément de prise : reling frontal (raccourcissement LW-90mm), pare-brise frontal bas (10 x 70 x LW-80) ou pare-brise frontal haut (10 x 138 x LW-80).
