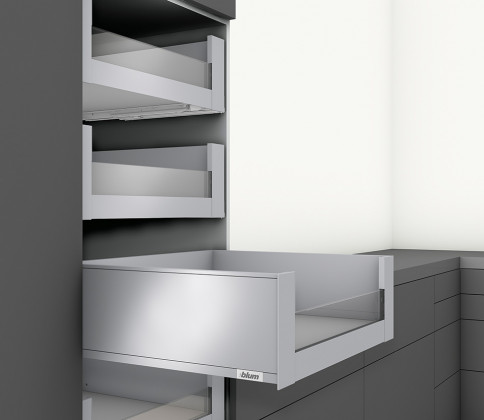

K-BLUM Legrabox, tiroir C pure 500mm/40kg, Blumotion/TOB, inox, intérieur, verre

Le kit complet comprend la quincaillerie pour l'assemblage d'un tiroir avec fermeture amortie intégrée Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, la réalisation du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d'ouverture sans poignée avec fermeture amortie Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu'a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu'a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les caissons KB > 600mm, il est nécessaire d'utiliser l'arbre de synchronisation 282277, bien que son utilisation soit recommandée aussi pour des caissons plus étroits. La longueur de l'arbre est de 1125mm et sans coupe, il peut etre utilisé pour un caisson jusqu'a 1400mm de largeur extérieure. La coupe pour les modules TOB classiques est LW-247mm, la coupe pour les modules TOB sous-évier est LW-267mm. Les pignons pour connecter l'arbre aux modules sont déja inclus dans l'emballage des modules TOB. Pour les caissons étroits (LW = 245-293mm), un arbre de synchronisation rectangulaire spécial monobloc 293824 est destiné, dont la coupe est LW-221mm. Cet arbre s'installe directement dans les modules TOB, les adaptateurs de synchronisation ne sont donc pas utilisés.

Pour les kits destinés aux tiroirs intérieurs, les éléments transversaux frontaux ne sont pas inclus dans la livraison, ils doivent etre commandés séparément et coupés selon la largeur intérieure nette du caisson. Il s'agit de la plaque frontale (coupe LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement de l'élément de prise : reling frontal (coupe LW-90mm), pare-brise frontal bas (10 x 70 x LW-80) ou pare-brise frontal haut (10 x 138 x LW-80).
