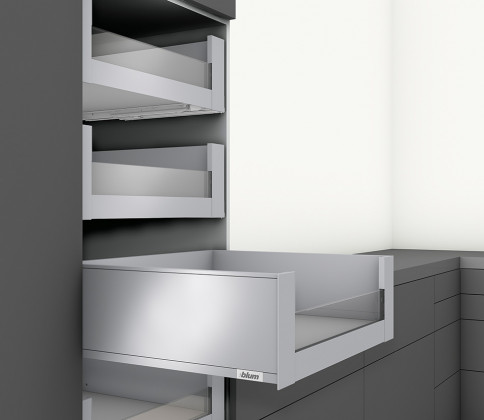

K-BLUM Legrabox, tiroir C pure 450mm/40kg, Blumotion/TOB, inox, intérieur, verre

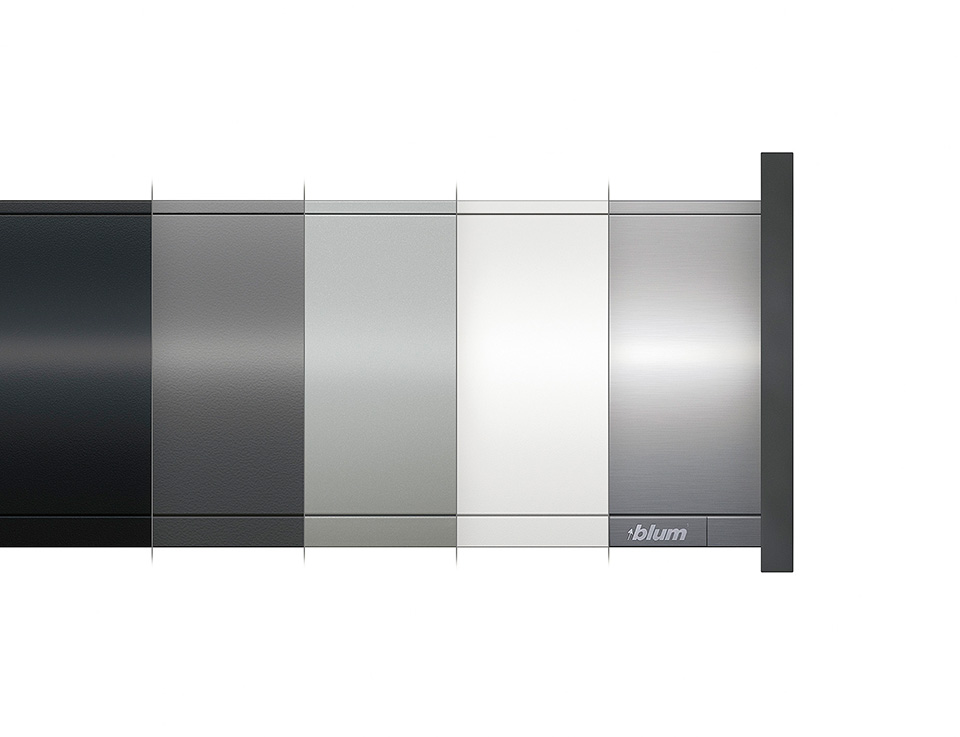

Le kit comprend la quincaillerie pour monter un tiroir avec un rappel amorti intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d'ouverture sans poignée avec rappel amorti Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir contenant :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu'a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu'a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour des corps KB > 600mm, il est nécessaire d'utiliser un arbre de synchronisation 282277, son usage est toutefois recommandé aussi pour des corps plus étroits. La longueur de l'arbre est de 1125mm et sans raccourcissement il peut etre utilisé pour un corps de largeur extérieure jusqu'a 1400mm. Le raccourcissement pour les modules TOB classiques est LW-247mm, le raccourcissement pour les modules TOB sous évier est LW-267mm. Les pignons pour connecter l'arbre aux modules sont déja inclus dans l'emballage des modules TOB. Pour les corps étroits (LW = 245-293mm), un arbre de synchronisation spécial monobloc carré 293824 est destiné, qui se raccourcit LW-221mm. Cet arbre s’installe directement dans les modules TOB, ainsi les adaptateurs de synchronisation ne sont pas utilisés.

Dans les kits pour tiroirs intérieurs, les éléments transversaux frontaux ne sont pas compris dans la livraison, il faut les commander séparément et les raccourcir selon la largeur intérieure nette du corps. Il s'agit d'une plaque frontale (raccourcissement LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement aussi un élément de poignée : reling frontal (raccourcissement LW-90mm), pare-brise bas (10 x 70 x LW-80) ou pare-brise haut (10 x 138 x LW-80).
