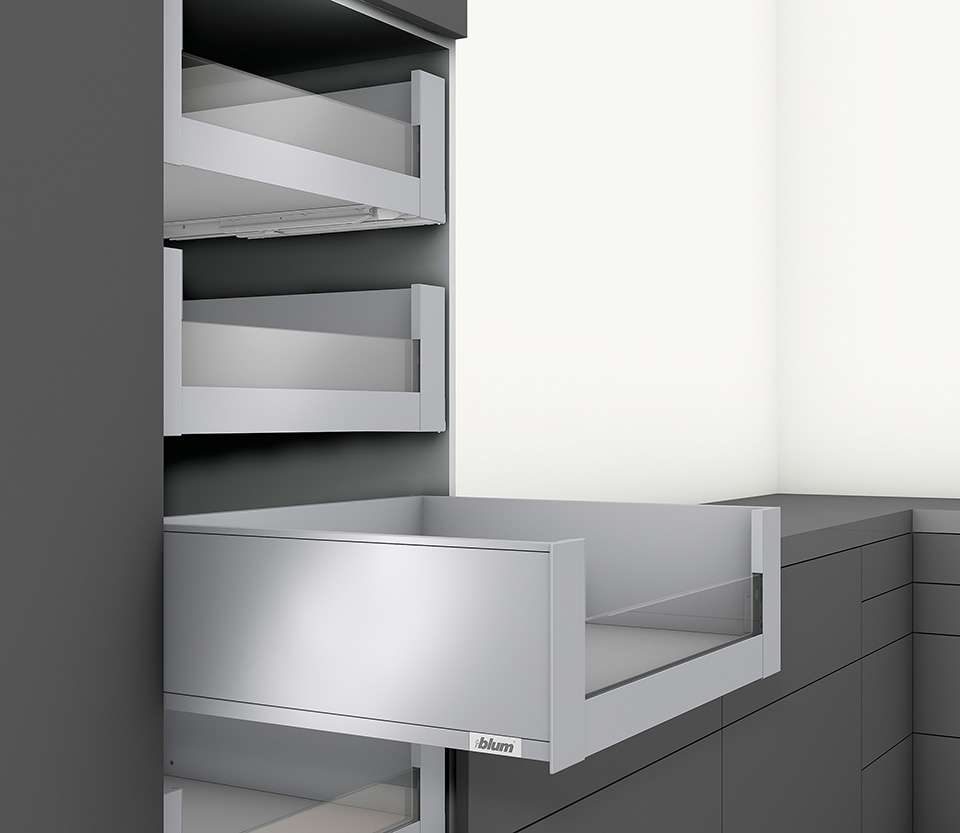

K-BLUM Legrabox, tiroir C pure 270mm/40kg, Blumotion/TOB, noir, int. verre

Le kit comprend la quincaillerie pour l’assemblage d’un tiroir avec amortisseur intégré Blumotion incluant la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande pour une ouverture sans poignée avec amortisseur Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu’a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu’a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les corps KB > 600mm, il est nécessaire d’utiliser l’arbre de synchronisation 282277, mais son utilisation est recommandée également pour les corps plus étroits. La longueur de l’arbre est de 1125mm et sans raccourcissement il peut etre utilisé pour un corps de largeur extérieure jusqu’a 1400mm. Le raccourcissement pour les modules TOB classiques correspond a LW - 247mm, pour les modules TOB sous évier a LW - 267mm. Les roues dentées pour la connexion de l’arbre aux modules sont déja incluses dans les modules TOB. Pour les corps étroits (LW = 245-293mm), un arbre de synchronisation carré spécial monobloc 293824 est prévu, qui se raccourcit de LW - 221mm. Cet arbre s’installe directement dans les modules TOB et les adaptateurs de synchronisation ne sont donc pas utilisés.

Pour les kits destinés aux tiroirs intérieurs, les éléments transversaux frontaux ne sont pas fournis ; il faut les commander séparément et les raccourcir selon la largeur intérieure libre du corps. Il s’agit de la plaque frontale (raccourcissement LW - 126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement un élément de préhension : reling frontal (raccourcissement LW - 90mm), pare-brise frontal bas (10 x 70 x LW - 80) ou pare-brise frontal haut (10 x 138 x LW - 80).
