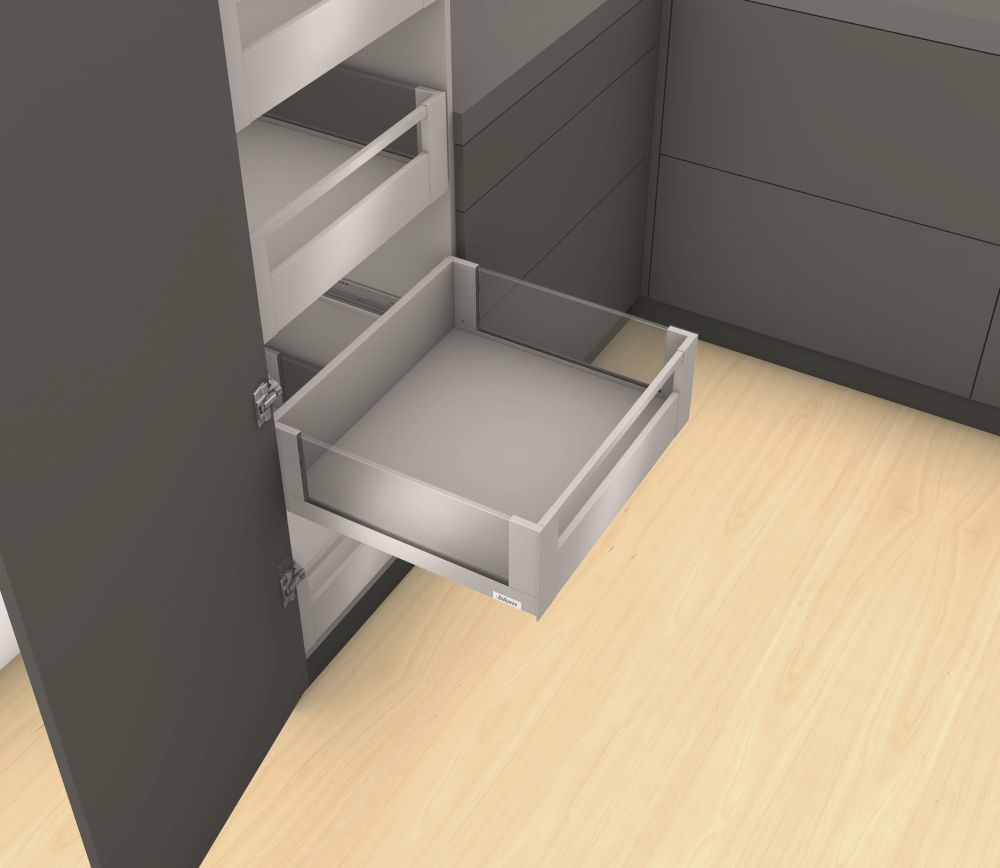

K-BLUM Legrabox, tiroir C free 500mm/70kg, Blumotion/TOB, gris, int., verre

Le kit complet contient la quincaillerie pour assembler un tiroir avec amortisseur intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, la version du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d'ouverture sans poignée avec amortisseur Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB correspondants selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu'a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu'a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les corps KB>600mm, il faut utiliser l'arbre de synchronisation 282277, son usage est cependant recommandé aussi pour les corps plus étroits. La longueur de l'arbre est de 1125mm et sans raccourcissement il peut etre utilisé sur un corps d'une largeur extérieure jusqu'a 1400mm. Le raccourcissement pour les modules TOB classiques est LW-247mm, pour les modules TOB sous-évier c'est LW-267mm. Les pignons pour relier l'arbre aux modules sont déja inclus dans l'emballage des modules TOB. Pour les corps étroits (LW = 245-293mm), un arbre de synchronisation spécial monobloc carré 293824, qui se raccourcit LW-221mm, est prévu. Cet arbre s'installe directement dans les modules TOB, les adaptateurs de synchronisation ne sont donc pas utilisés.

Pour les kits destinés aux tiroirs intérieurs, les éléments frontaux transversaux ne font pas partie de la livraison, il faut les commander séparément et les raccourcir selon la largeur intérieure nette du corps. Il s'agit de la plaque frontale (raccourcissement LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement aussi un élément de poignée : reling frontal (raccourcissement LW-90mm), pare-brise frontal bas (10 x 70 x LW-80) ou pare-brise frontal haut (10 x 138 x LW-80).
