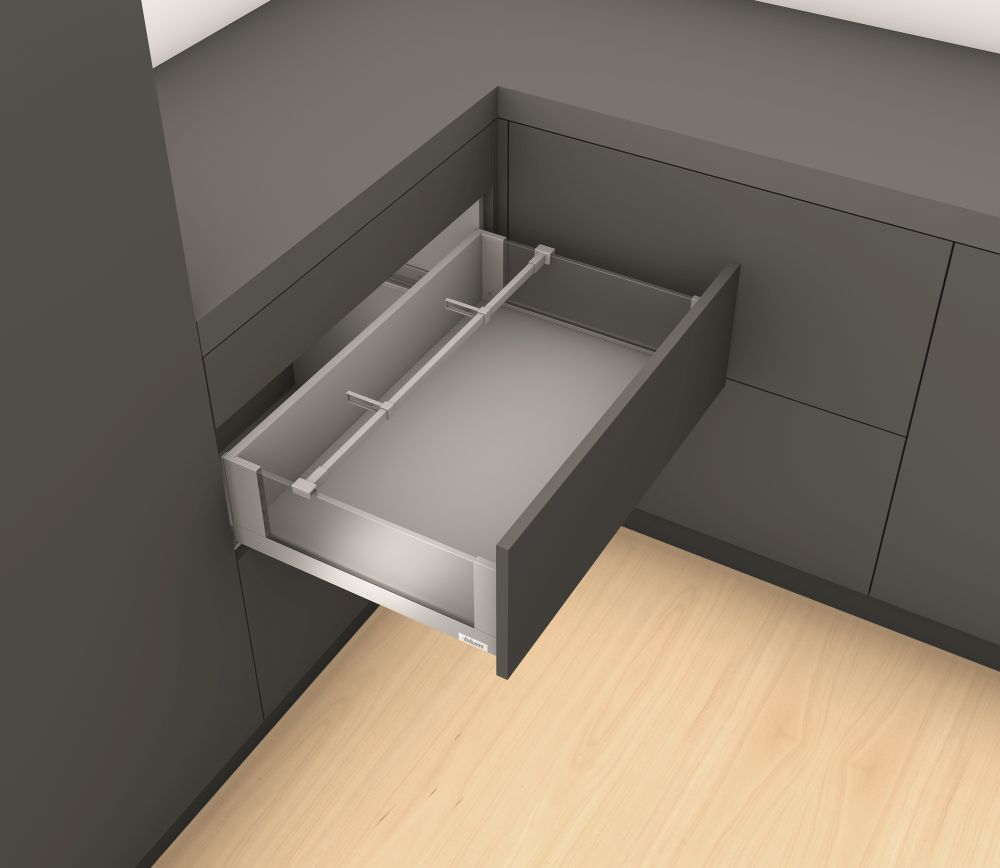

K-BLUM Legrabox, tiroir C free 500mm/70kg, Blumotion/TOB, blanc, vis a bois

Le kit complet comprend la quincaillerie pour l'assemblage d'un tiroir avec amortisseur intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d'ouverture sans poignée avec amortisseur Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir contenant :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu'a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu'a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour des carcasses KB > 600mm, il est nécessaire d’utiliser l’arbre de synchronisation 282277, son utilisation est néanmoins recommandée aussi pour des carcasses plus étroites. La longueur de l'arbre est de 1125mm et sans raccourcissement il peut etre utilisé pour des carcasses d’une largeur extérieure allant jusqu’a 1400mm. Le raccourcissement pour les modules TOB classiques est LW-247mm, le raccourcissement pour les modules TOB sous-évier est LW-267mm. Les pignons pour la connexion de l'arbre aux modules sont déja inclus dans l’emballage des modules TOB. Pour des carcasses étroites (LW = 245-293mm), un arbre de synchronisation carré spécial monobloc 293824 est prévu, qui se raccourcit LW-221mm. Cet arbre s’installe directement dans les modules TOB et les adaptateurs de synchronisation ne sont donc pas utilisés.

Pour les kits destinés aux tiroirs intérieurs, les éléments transversaux frontaux ne font pas partie de la livraison, ils doivent etre commandés séparément et raccourcis selon la largeur intérieure nette de la carcasse. Il s'agit de la plaque frontale (raccourcissement LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement aussi d’un élément de prise : reling frontal (raccourcissement LW-90mm), pare-brise bas frontal (10 x 70 x LW-80) ou pare-brise haut frontal (10 x 138 x LW-80).
