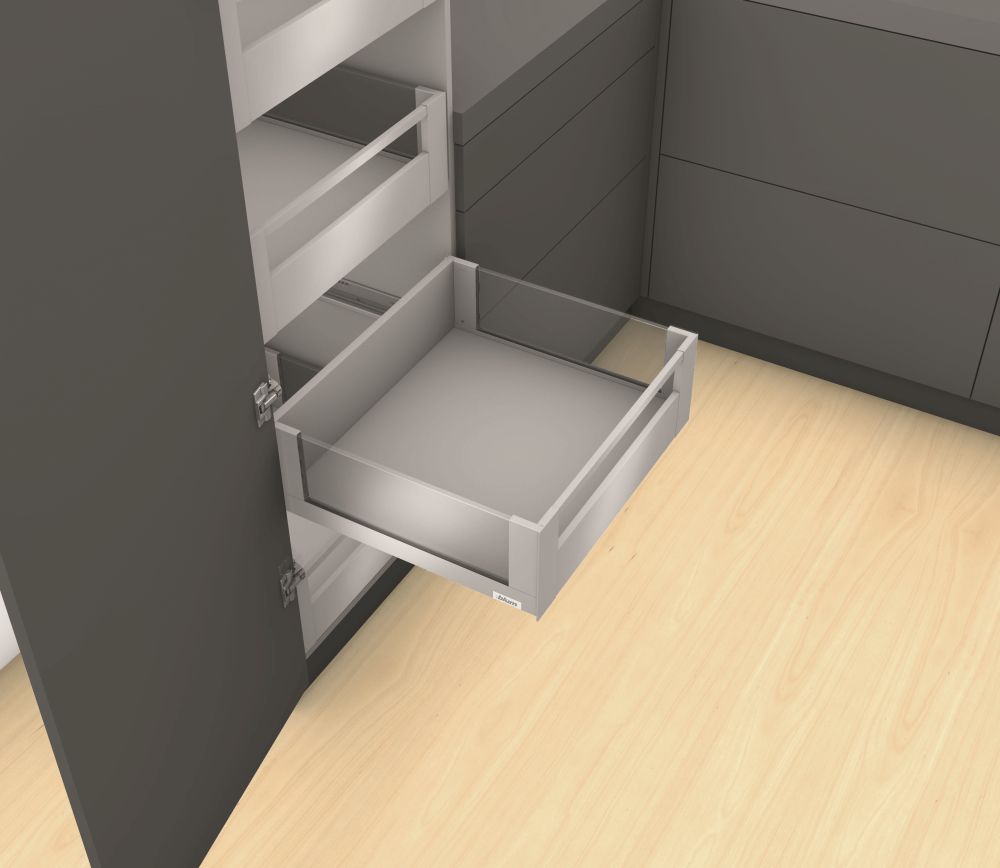

K-BLUM Legrabox, tiroir C free 500mm/40kg, Blumotion/TOB, gris, int., reling

Le kit comprend la quincaillerie pour assembler un tiroir avec amortissement intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systémique du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande pour une ouverture sans poignée avec amortissement Tip-on Blumotion (TOB), il est nécessaire d’ajouter les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu’a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu’a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les caissons KB>600mm, il est nécessaire d’utiliser un arbre de synchronisation 282277, son utilisation est toutefois recommandée aussi pour des caissons plus étroits. La longueur de l’arbre est de 1125mm et, sans raccourcissement, il peut etre utilisé sur un caisson d’une largeur extérieure jusqu’a 1400mm. Raccourcissement pour modules TOB classiques LW-247mm, raccourcissement pour modules TOB sous-évier LW-267mm. Les roues dentées pour connecter l’arbre aux modules font déja partie du conditionnement des modules TOB. Pour des caissons étroits (LW = 245-293mm), un arbre de synchronisation carré spécial monobloc 293824, qui se raccourcit LW-221mm, est prévu. Cet arbre s’installe directement dans les modules TOB et les adaptateurs de synchronisation ne sont donc pas utilisés.

Pour les kits destinés aux tiroirs intérieurs, les éléments transversaux frontaux ne sont pas fournis, il faut les commander séparément et les raccourcir selon la largeur intérieure nette du caisson. Il s’agit d’une plaque frontale (raccourcissement LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement également un élément de poignée : reling frontal (raccourcissement LW-90mm), pare-brise frontal bas (10 x 70 x LW-80) ou pare-brise frontal haut (10 x 138 x LW-80).
