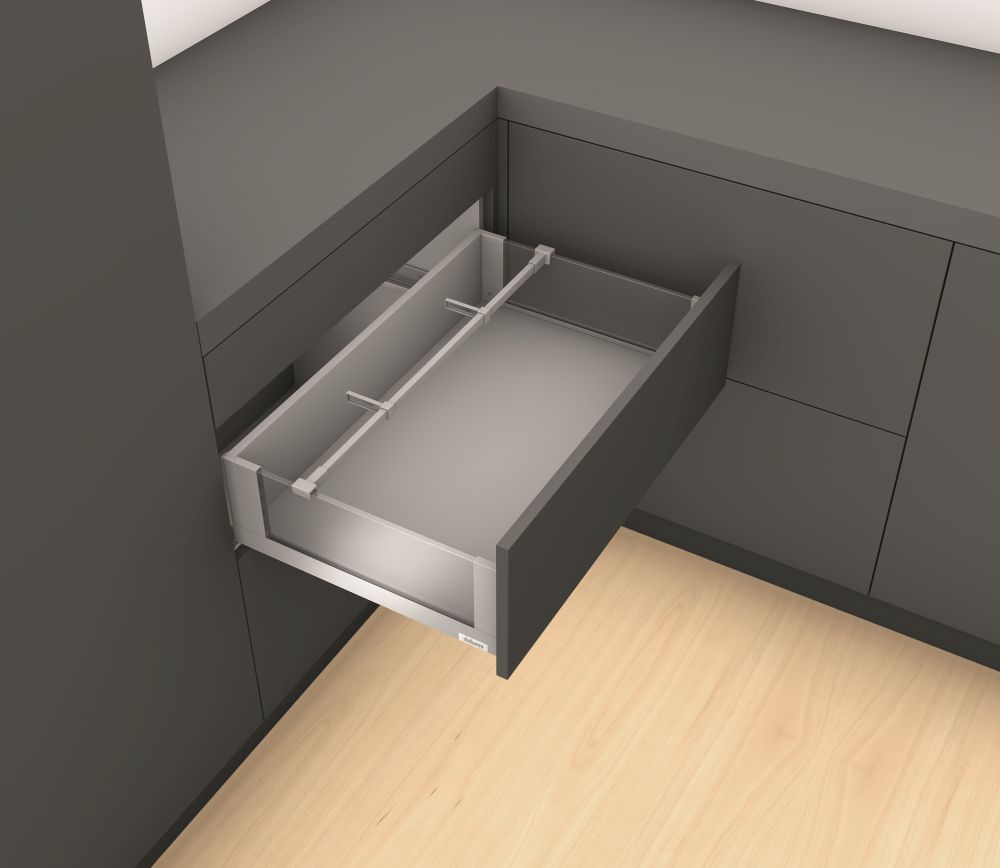

K-BLUM Legrabox tiroir C free 500mm/40kg, Blumotion/TOB, gris, Expando

Le kit contient la quincaillerie pour assembler un tiroir avec amortissement intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d'ouverture sans poignée avec amortissement Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir chargé :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu'a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total de 10 a 20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu'a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total de 15 a 40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total de 35 a 70kg
Pour les caissons KB > 600mm, l'utilisation d'un arbre de synchronisation 282277 est obligatoire, mais son usage est également recommandé pour les caissons plus étroits. La longueur de l'arbre est de 1125mm et, sans raccourcissement, il peut etre utilisé pour un caisson d'une largeur extérieure jusqu'a 1400mm. Le raccourcissement pour les modules TOB classiques est LW-247mm, le raccourcissement pour les modules TOB sous-évier est LW-267mm. Les roues dentées pour le raccordement de l'arbre aux modules font déja partie de l'emballage des modules TOB. Pour les caissons étroits (LW = 245-293mm), un arbre de synchronisation carré spécial en une piece 293824 est prévu, qui se raccourcit de LW-221mm. Cet arbre s'installe directement dans les modules TOB, ainsi les adaptateurs de synchronisation ne sont pas utilisés.

Pour les kits destinés aux tiroirs intérieurs, les éléments frontaux transversaux ne sont pas inclus dans la livraison, ils doivent etre commandés séparément et coupés selon la largeur intérieure du caisson. Il s'agit d'une plaque frontale (raccourcissement LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement d’un élément de prise : reling frontal (raccourcissement LW-90mm), pare-brise frontal bas (10 x 70 x LW-80) ou pare-brise frontal haut (10 x 138 x LW-80).
