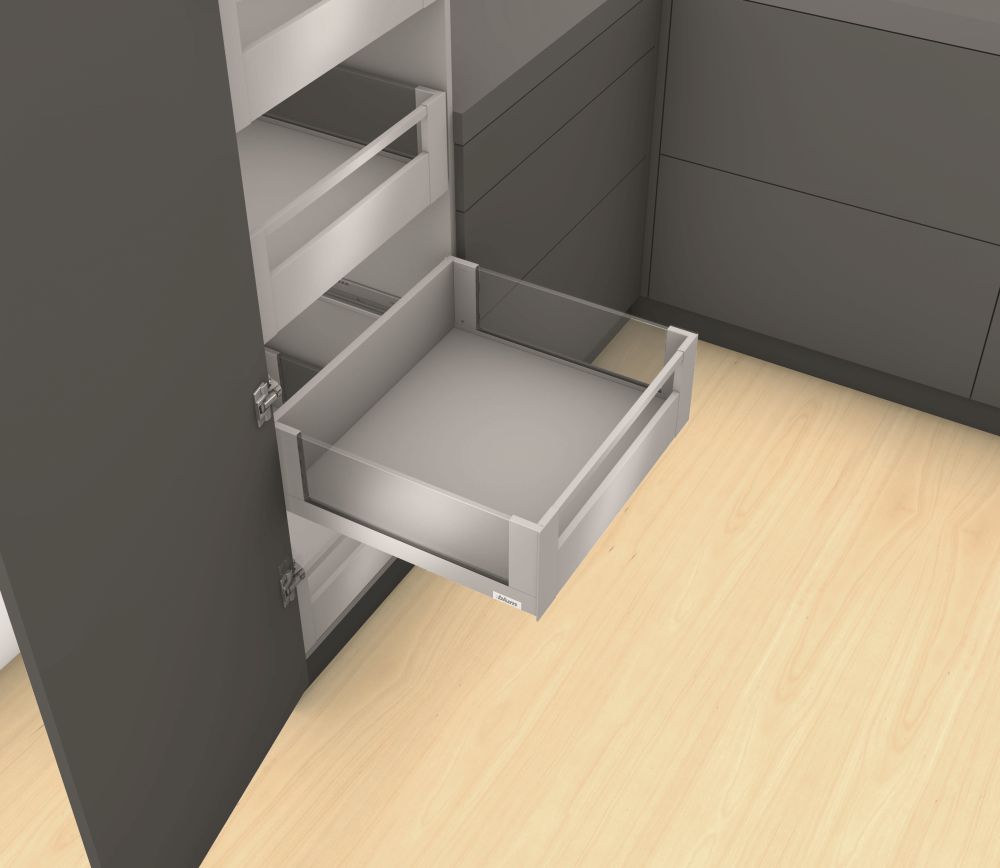

K-BLUM Legrabox, tiroir C free 500mm/40kg, Blumotion/TOB, blanc, int., reling

Le kit comprend la quincaillerie pour l'assemblage d'un tiroir avec amortisseur intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systémique du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d'ouverture sans poignée avec amortisseur Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu’a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu’a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les caissons KB>600mm, il est nécessaire d’utiliser l’arbre de synchronisation 282277, mais son utilisation est également recommandée pour les caissons plus étroits. La longueur de l’arbre est de 1125mm et sans découpe, il peut etre utilisé pour un caisson d’une largeur extérieure jusqu’a 1400mm. La découpe pour les modules TOB classiques est LW-247mm, la découpe pour les modules TOB sous-évier est LW-267mm. Les pignons pour la liaison de l’arbre aux modules sont déja inclus dans l’emballage des modules TOB. Pour les caissons étroits (LW = 245-293mm), un arbre de synchronisation carré monobloc spécial 293824 est prévu, qui se découpe LW-221mm. Cet arbre s’installe directement dans les modules TOB, de sorte que les adaptateurs de synchronisation ne sont pas utilisés.

Pour les kits destinés aux tiroirs intérieurs, les éléments frontaux transversaux ne font pas partie de la livraison, ils doivent etre commandés séparément et coupés selon la largeur intérieure libre du caisson. Il s’agit de la plaque frontale (découpe LW-126mm) sans rainure (pour les tiroirs avec reling frontal) ou avec rainure (pour les tiroirs avec pare-brise frontal) et éventuellement aussi d’un élément de prise : reling frontal (découpe LW-90mm), pare-brise frontal bas (10 x 70 x LW-80) ou pare-brise frontal haut (10 x 138 x LW-80).
