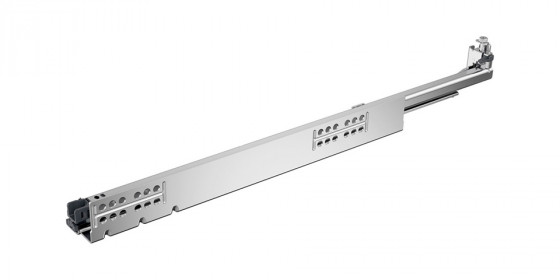

HETTICH Quadro 5D V6 sortie totale 550mm/30kg EB21 SiSy P

Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des flancs du tiroir jusqu'a 16mm (EB21), réglage intégré de la profondeur, réglage intégré de l'inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (doit etre commandé séparément - voir assortiment associé).

Amortissement intégré systeme silencieux (SiSy) avec possibilité d’ajouter des modules Push To Open Silent (PTOs, a acheter séparément - voir assortiment associé) pour extension a une ouverture sans poignée avec fermeture a amortissement. Pour le systeme PTOs il est recommandé d’utiliser un arbre de synchronisation, les adaptateurs de synchronisation sont inclus dans l’emballage des modules PTOs. Pour des caissons extra larges, il est possible d’utiliser une façade commune pour deux tiroirs et d’activer simultanément l’ouverture sans poignée des tiroirs ainsi reliés grâce a une synchronisation multiple supplémentaire PTOs.

Pour créer une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le caisson), il est possible d’utiliser un support d’étagere coulissante ainsi que, éventuellement, une fixation d’étagere coulissante.

Tous les réglages s’effectuent sans outils :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation de sorties partielles ou completes Quadro avec montage par emboîtement.

Type de sortie, longueur nominale et charge de la sortie, largeur d’installation EB, fonctions confort intégrées dans la sortie (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir nom de l’assortiment.

Informations détaillées : Hettich eKatalog
