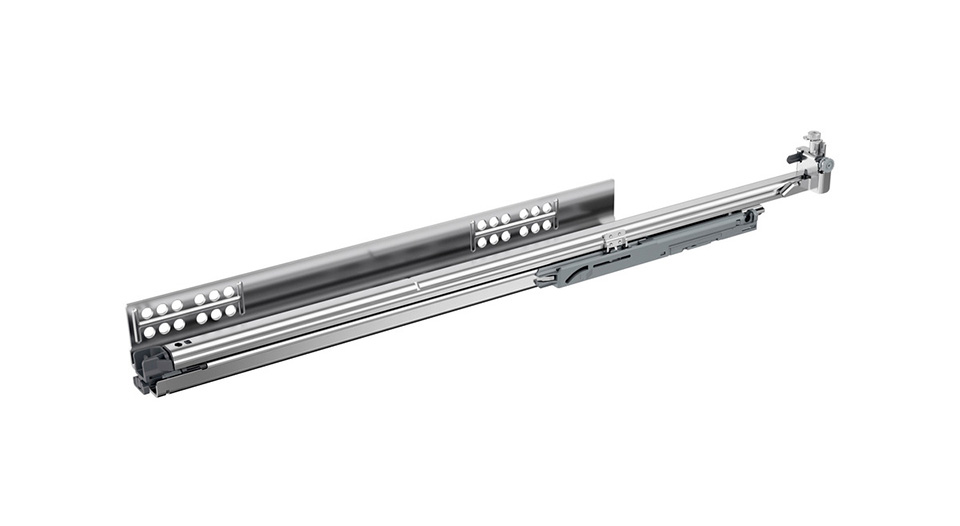

HETTICH Quadro 5D V6 sortie totale 520mm/30kg EB21 PTO L
Sortie totale Quadro V6 5D pour tiroir en bois avec une épaisseur de flancs jusqu’a 16 mm (EB21), réglage intégré de la profondeur, réglage intégré de l’inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D disposant d’un réglage en hauteur et latéral (a commander séparément - voir assortiment associé).
Ouverture sans poignée intégrée Push To Open (PTO). Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (adaptateurs de synchronisation a acheter séparément). Pour des caissons extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée de ces tiroirs ainsi reliés avec une synchronisation PTO multiple optionnelle.
Pour créer une étagere coulissante (par exemple pour intégrer une machine a café, un robot, une imprimante, etc. dans un caisson), il est possible d’utiliser un support d’étagere coulissante et éventuellement également un verrouillage d’étagere coulissante.
Tous les réglages s’effectuent sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm
Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation de sorties partielles ou de sorties totales Quadro avec montage par emboîtement.
Type de sortie, longueur nominale et capacité de charge de la sortie, largeur d’encastrement EB, fonctions confort intégrées dans la sortie (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir nom de l’assortiment.
Informations détaillées : Hettich eCatalogue
