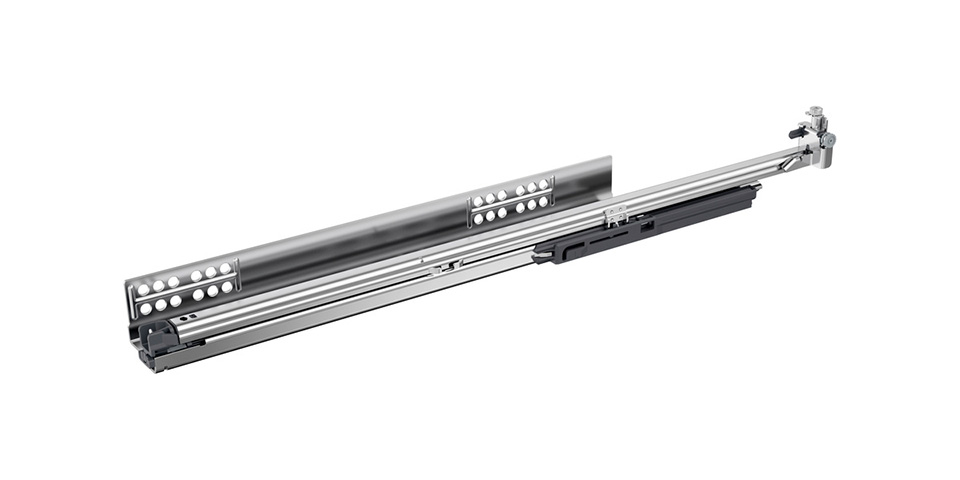

HETTICH Quadro 5D V6 sortie totale 300mm/10kg EB21 SiSy L

Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des côtés du tiroir jusqu'a 16mm (EB21), réglage intégré de la profondeur, réglage intégré de l’inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir assortiment associé).

Amortissement intégré systeme silencieux (SiSy) avec possibilité d’ajout de modules Push To Open Silent (PTOs, a acheter séparément - voir assortiment associé) pour extension a une ouverture sans poignée avec fermeture amortie. Pour le systeme PTOs, il est recommandé d’utiliser un arbre de synchronisation, les adaptateurs de synchronisation sont inclus dans le paquet des modules PTOs. Pour des corps extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée de ces tiroirs ainsi reliés en utilisant une synchronisation multiple additionnelle PTOs.

Pour créer une étagere coulissante (par exemple pour intégrer une machine a café, un robot, une imprimante, etc. dans le corps), on peut utiliser un support d’étagere coulissante et éventuellement un verrouillage d’étagere coulissante.

Tous les réglages se font sans outil : - hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du corps, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation des sorties partielles ou sorties totales Quadro avec montage par emboîtement.

Type de sortie, longueur nominale et capacité de charge du tiroir coulissant, largeur d’encastrement EB, fonctions confort intégrées dans le tiroir coulissant (SiSy ou PTO) et exécution (industrie gauche/droite ou paire) voir nom de l’assortiment.

Informations détaillées : Hettich eKatalog
