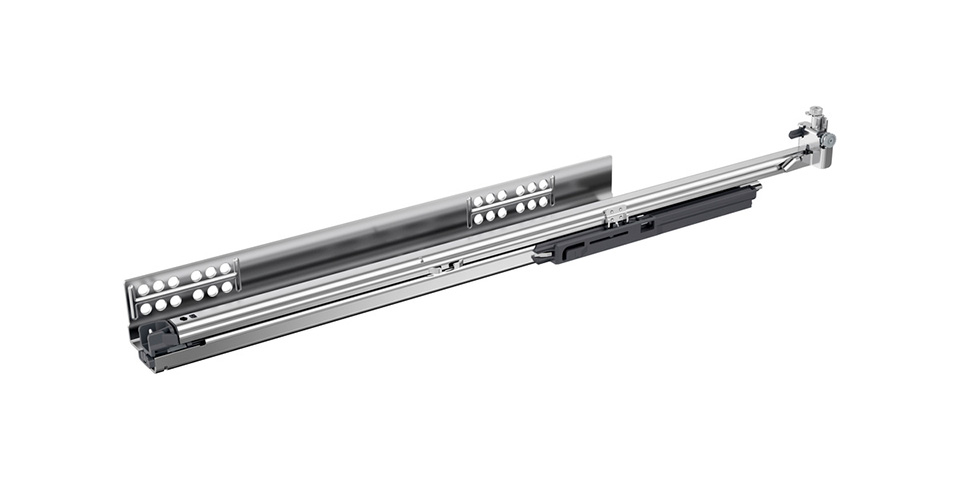

HETTICH Quadro 5D V6 sortie totale 250mm/10kg EB21 SiSy L

Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des côtés du tiroir jusqu’a 16mm (EB21), réglage de la profondeur intégré, réglage de l’inclinaison intégré, réglage radial intégré. Montage par emboîtement avec raccords 2D a réglage en hauteur et latéral (a commander séparément – voir assortiment associé).

Amortissement intégré systeme silencieux (SiSy) avec possibilité d’ajouter des modules Push To Open Silent (PTOs, a acheter séparément – voir assortiment associé) pour une extension en ouverture push-to-open avec fermeture amortie. Pour le systeme PTOs, il est recommandé d’utiliser un arbre de synchronisation, les adaptateurs de synchronisation sont inclus dans le colis des modules PTOs. Pour des caissons extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée des tiroirs ainsi reliés en utilisant une synchronisation multiple PTOs supplémentaire.

Pour créer une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le caisson) on peut utiliser un support d’étagere coulissante et éventuellement aussi un verrouillage de l’étagere coulissante.

Tous les réglages s’effectuent sans outil : - hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation de sorties partielles ou de sorties totales Quadro avec montage par emboîtement.

Type de sortie, longueur nominale et capacité de charge de la sortie, largeur d’encastrement EB, fonctions confort intégrées dans la sortie (SiSy ou PTO) et exécution (industrie gauche/droite ou paire) voir dénomination de l’assortiment.

Informations détaillées : Hettich eKatalog
