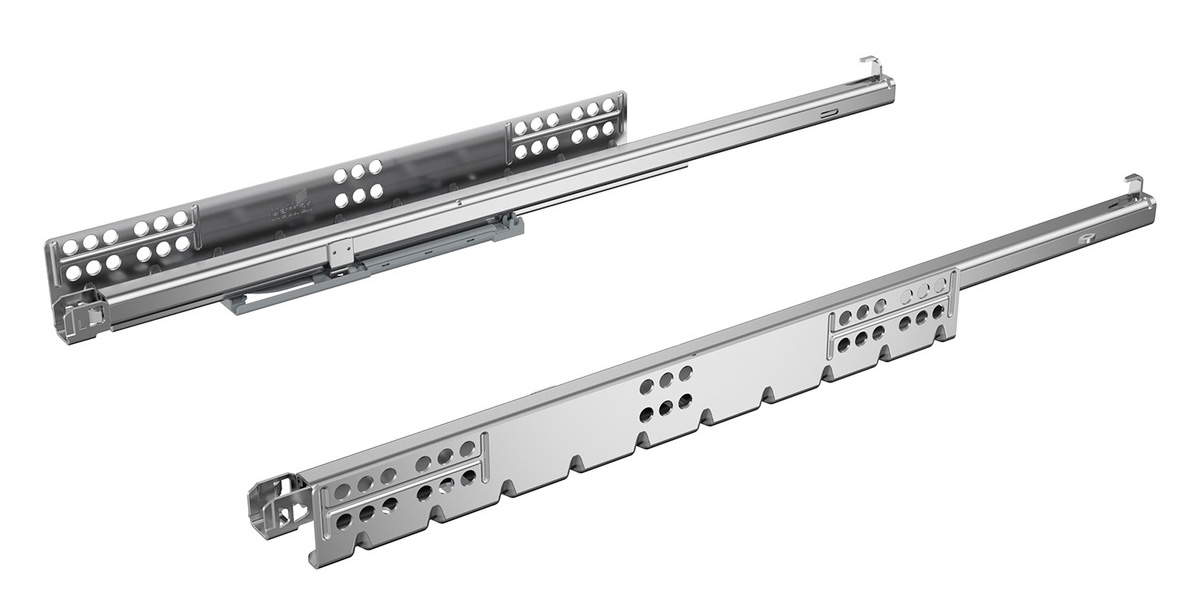

HETTICH 9333226 Quadro 25 2D extension partielle 520mm/25kg EB21 PTO L+P
Extension partielle Quadro 25 2D pour tiroir en bois avec épaisseur des côtés du tiroir jusqu'a 16 mm (EB21), réglage intégré de la profondeur, réglage intégré de l'inclinaison, réglage radial intégré. Montage par glissement avec raccords 2D disposant d'un réglage en hauteur et latéral (a commander séparément - voir assortiment lié).
Ouverture sans poignée intégrée Push To Open (PTO). Pour le systeme PTO, il est recommandé d'utiliser un arbre de synchronisation (les adaptateurs de synchronisation doivent etre achetés séparément). Pour les caissons extra larges, il est possible d'utiliser une façade commune sur deux tiroirs et d'activer simultanément l'ouverture sans poignée de ces tiroirs ainsi reliés a l’aide d’une synchronisation multiple PTO supplémentaire.
Pour créer une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le caisson), un support pour étagere coulissante peut etre utilisé.
Tous les réglages s’effectuent sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm
Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques lors de l'utilisation d'extensions partielles ou totales Quadro avec montage par glissement.
Type d'extension, longueur nominale et capacité de charge de l'extension, largeur encastrée EB, fonctions confort intégrées dans l'extension (SiSy ou PTO) et exécution (industrie gauche/droite ou paire) voir nom de l'assortiment.
Informations détaillées : Hettich eCatalogue
