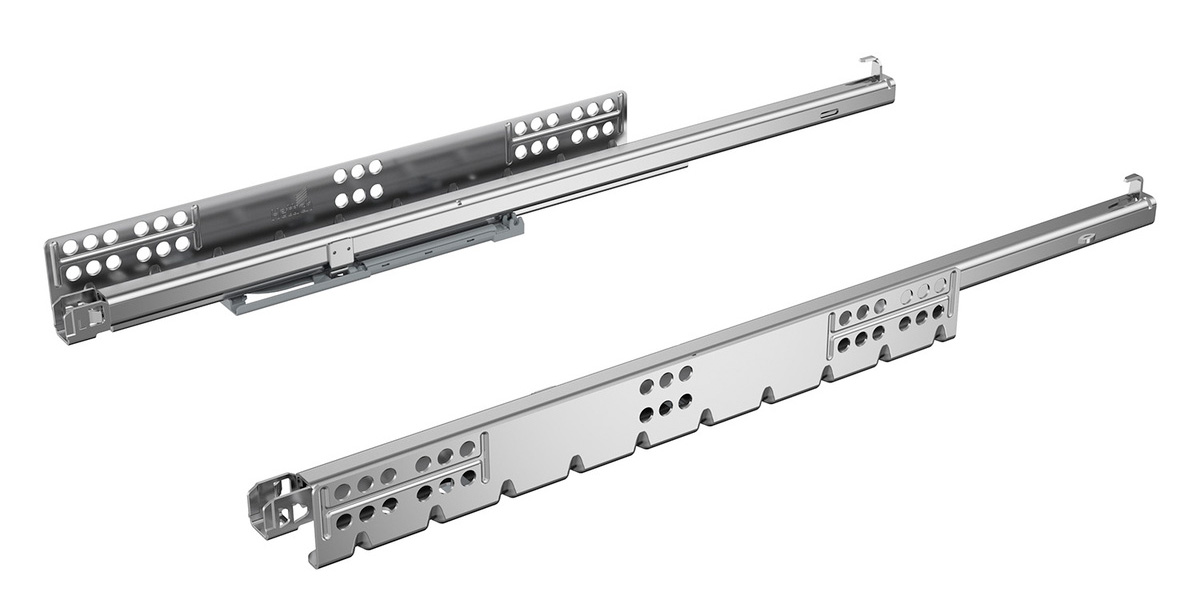

HETTICH 9333225 Quadro 25 2D extension partielle 500mm/25kg EB21 PTO L+P

Extension partielle Quadro 25 2D pour tiroir en bois avec épaisseur des côtés du tiroir jusqu’a 16mm (EB21), réglage en profondeur intégré, réglage d’inclinaison intégré, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir la gamme associée).

Ouverture sans poignée intégrée Push To Open (PTO). Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (les adaptateurs de synchronisation doivent etre achetés séparément). Pour des caissons extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée des tiroirs ainsi reliés grâce a une synchronisation PTO multiple additionnelle.

Pour créer une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le caisson), un support d’étagere coulissante peut etre utilisé.

Tous les réglages se réalisent sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation des extensions partielles et des sorties totales Quadro avec montage par emboîtement.

Type d’extension, longueur nominale et capacité de charge de l’extension, largeur d’encastrement EB, fonctions confort intégrées dans l’extension (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir le nom de la gamme.

Informations détaillées : Hettich eKatalog
