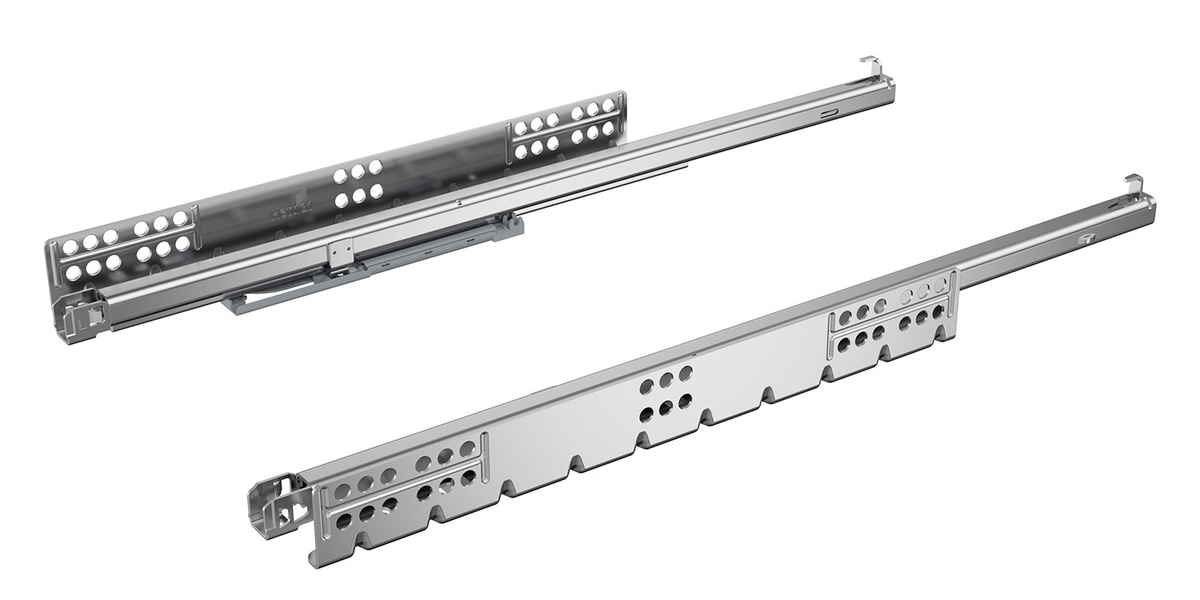

HETTICH 9333223 Quadro 25 2D extension partielle 480mm/25kg EB21 PTO G+D

Extension partielle Quadro 25 2D pour tiroir en bois avec épaisseur des côtés jusqu'a 16 mm (EB21), réglage de profondeur intégré, réglage d’inclinaison intégré, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir assortiment associé).

Ouverture sans poignée intégrée Push To Open (PTO). Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (adaptateurs de synchronisation a commander séparément). Pour les corps extra larges, il est possible d'utiliser une façade commune sur deux tiroirs et d'activer simultanément l’ouverture sans poignée des tiroirs ainsi reliés grâce a une synchronisation PTO multiple supplémentaire.

Pour la création d’une étagere coulissante (p. ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le corps), il est possible d’utiliser un support d’étagere coulissante.

Tous les réglages s'effectuent sans outil : - hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du corps, du tiroir et de la façade du tiroir sont identiques pour l’utilisation des extensions partielles et sorties totales Quadro avec montage par emboîtement.

Type d’extension, longueur nominale et capacité de charge de l’extension, largeur d’encastrement EB, fonctions confort intégrées dans l’extension (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir la désignation de l’assortiment.

Informations détaillées : Hettich eKatalog
