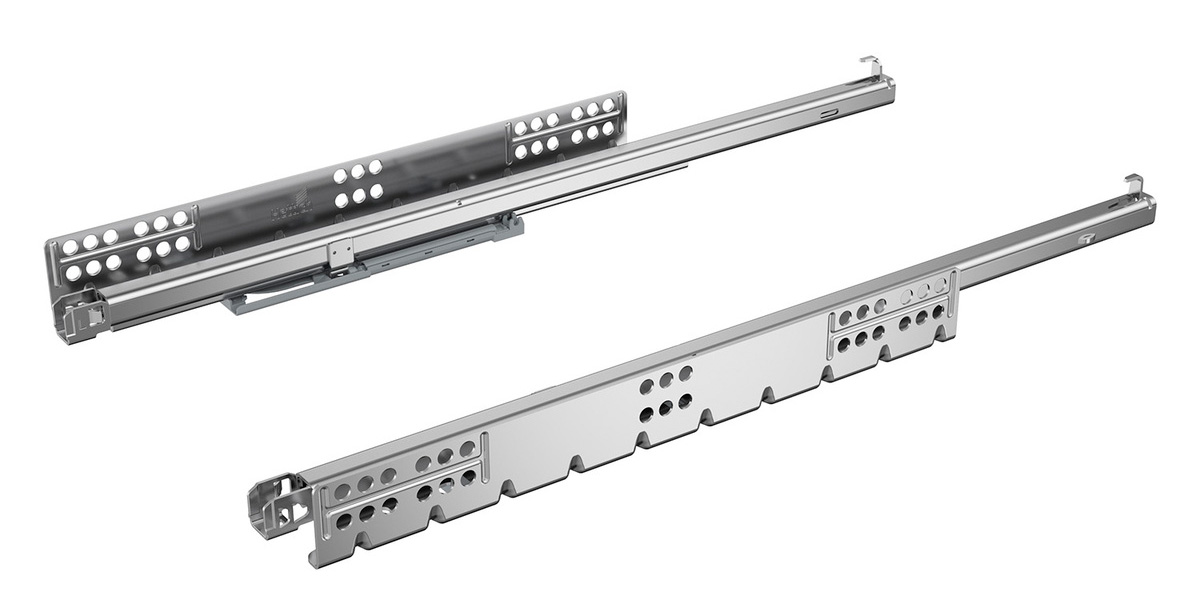

HETTICH 9333222 Quadro 25 2D extension partielle 450mm/25kg EB21 PTO G+D
Extension partielle Quadro 25 2D pour tiroir en bois avec épaisseur des côtés du tiroir jusqu'a 16 mm (EB21), réglage intégré de la profondeur, réglage intégré de l’inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (a commander séparément – voir assortiment associé).

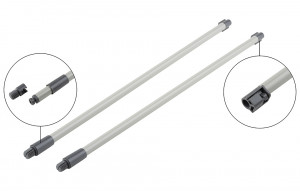

Ouverture push-to-open (PTO) intégrée sans poignée. Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (les adaptateurs de synchronisation doivent etre achetés séparément). Pour les caissons extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée de ces tiroirs ainsi reliés en utilisant une synchronisation multiple PTO additionnelle.
Pour créer une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le caisson), un support d’étagere coulissante peut etre utilisé.
Tous les réglages s’effectuent sans outils :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm
Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation des extensions partielles et sorties totales Quadro avec montage par emboîtement.
Type d’extension, longueur nominale et capacité de charge du tiroir coulissant, largeur d’encastrement EB, fonctions confort intégrées dans le tiroir coulissant (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir dénomination de l’assortiment.
Informations détaillées : Hettich eKatalog
