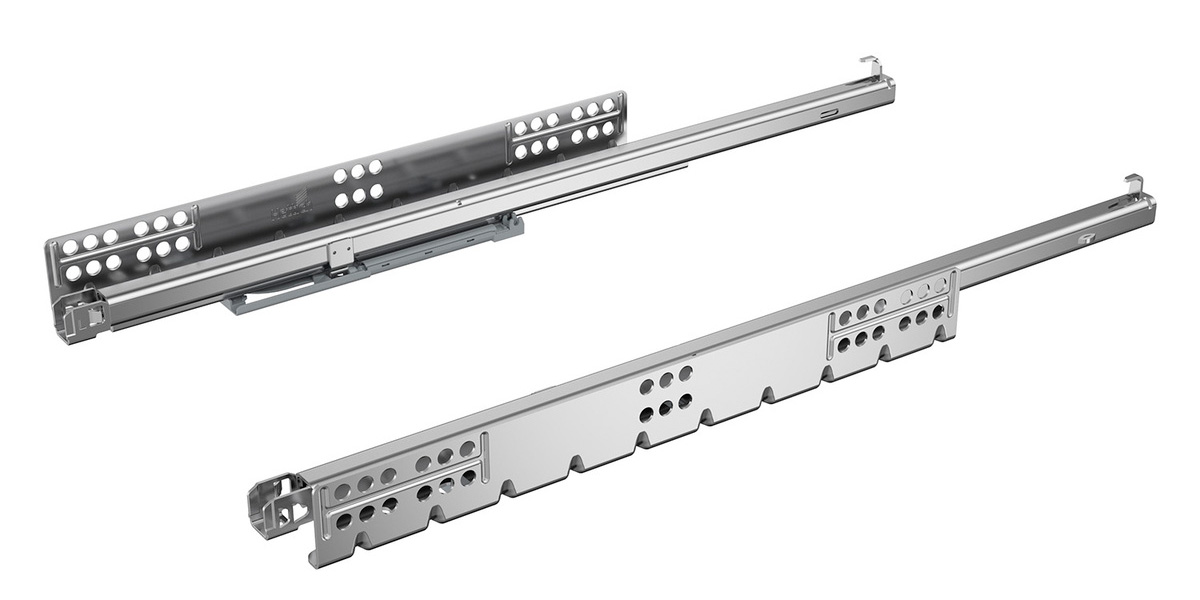

HETTICH 9333219 Quadro 25 2D extension partielle 400mm/25kg EB21 PTO G+D
Extension partielle Quadro 25 2D pour tiroir en bois avec épaisseur des parois latérales du tiroir jusqu’a 16mm (EB21), réglage intégré de la profondeur, réglage intégré de l’inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir assortiment associé).
Ouverture sans poignée intégrée Push To Open (PTO). Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (les adaptateurs de synchronisation doivent etre achetés séparément). Pour les caissons extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée des tiroirs ainsi reliés grâce a une synchronisation PTO supplémentaire multiple.
Pour créer une étagere coulissante (par exemple pour intégrer une machine a café, un robot, une imprimante, etc. dans le caisson), il est possible d’utiliser un support d’étagere coulissante.
Tous les réglages s’effectuent sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm
Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation des extensions partielles et sorties totales Quadro avec montage par emboîtement.
Type d’extension, longueur nominale et capacité de charge de l’extension, largeur encastrable EB, fonction confort intégrée dans l’extension (SiSy ou PTO) et réalisation (industrie gauche/droite ou paire) voir nom de l’assortiment.
Informations détaillées : Hettich eCatalogue
