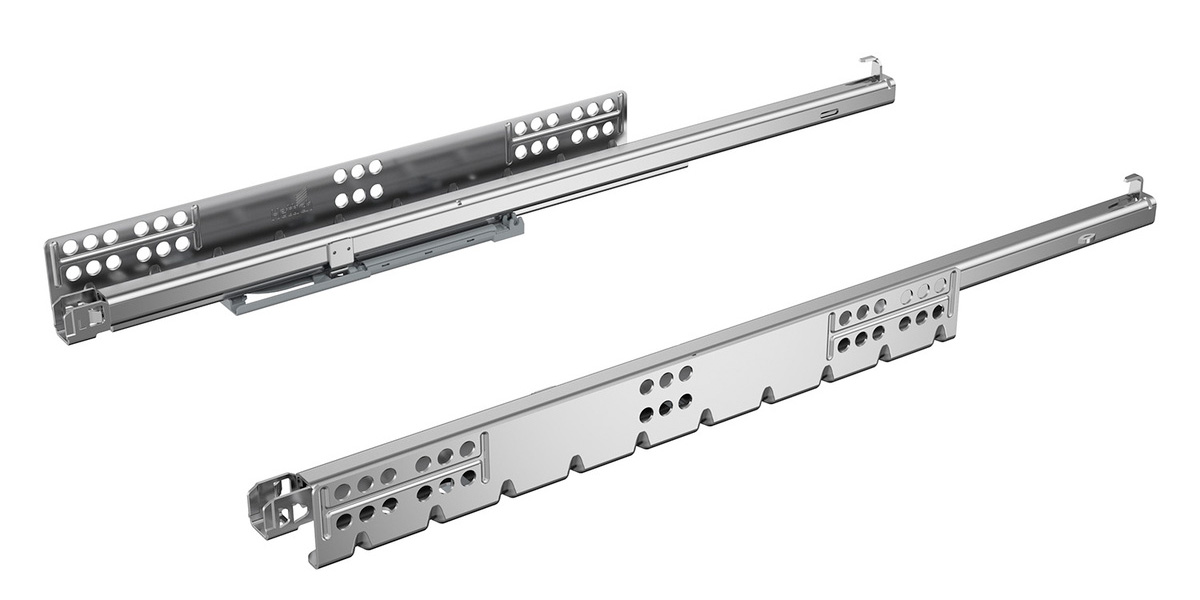

HETTICH 9333218 Quadro 25 2D extension partielle 380mm/25kg EB21 PTO L+P

Extension partielle Quadro 25 2D pour tiroir en bois avec épaisseur des parois latérales de tiroir jusqu'a 16 mm (EB21), réglage intégré de la profondeur, réglage intégré de l'inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir assortiment connexe).

Ouverture sans poignée intégrée Push To Open (PTO). Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (les adaptateurs de synchronisation doivent etre achetés séparément). Pour des caissons extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et, afin d’activer simultanément l’ouverture sans poignée de ces tiroirs ainsi réunis, d’utiliser une synchronisation multiple PTO supplémentaire.

Pour réaliser une étagere coulissante (par ex. pour l’intégration d’une machine a café, un robot, une imprimante, etc. dans le caisson), il est possible d’utiliser un support d’étagere coulissante.

Tous les réglages se réalisent sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation des extensions partielles et des sorties totales Quadro avec montage par emboîtement.

Type d’extension, longueur nominale et capacité de charge de l’extension, largeur d’emboîtement EB, fonctions confort intégrées dans l’extension (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir le nom de l’assortiment.

Informations détaillées : Hettich eKatalog
