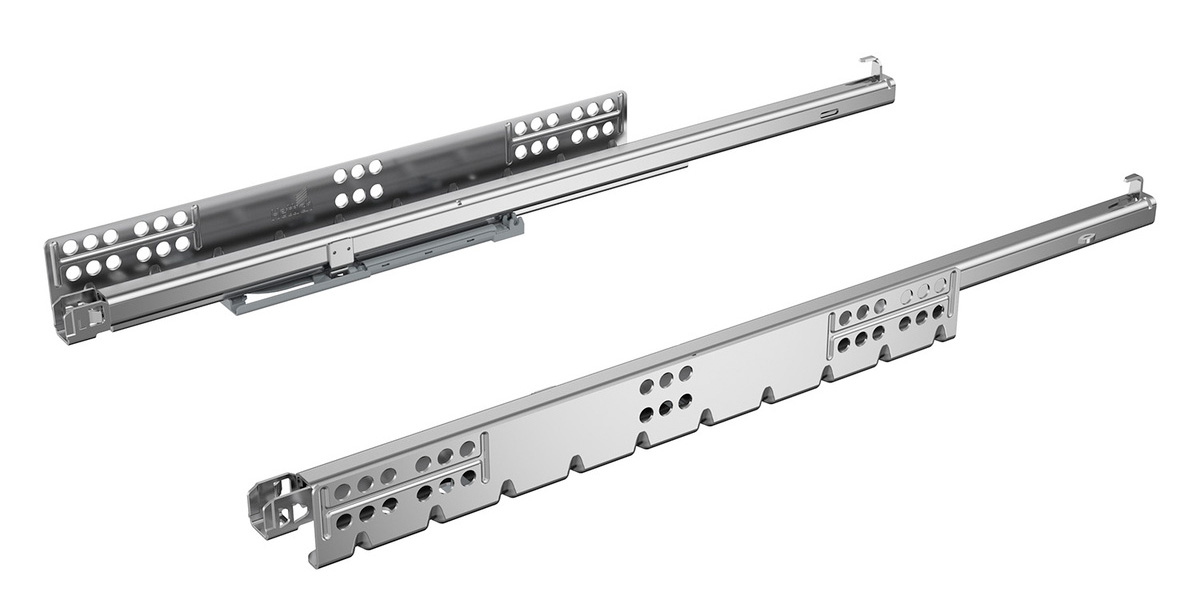

HETTICH 9333217 Quadro 25 2D extension partielle 350mm/25kg EB21 PTO L+P
Extension partielle Quadro 25 2D pour tiroir en bois avec épaisseur des côtés de tiroir jusqu’a 16mm (EB21), réglage de profondeur intégré, réglage d'inclinaison intégré, réglage radial intégré. Montage par emboîtement avec raccords 2D réglables en hauteur et latéralement (a commander séparément - voir assortiment lié).
Ouverture sans poignée intégrée Push To Open (PTO). Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (adaptateurs de synchronisation a acheter séparément). Pour des corps extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée de ces tiroirs réunis en utilisant une synchronisation PTO multiple supplémentaire.
Pour créer une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le corps), un support d’étagere coulissante peut etre utilisé.
Tous les réglages sont réalisés sans outils :
- réglage en hauteur +3 mm
- réglage latéral +1,5/-1,5 mm
- réglage de profondeur +2/-1 mm
- réglage d'inclinaison +4 mm
- réglage radial +1,5/-1,5 mm
Les dimensions du corps, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation des extensions partielles et des sorties totales Quadro avec montage par emboîtement.
Type d’extension, longueur nominale et capacité de charge de l’extension, largeur encastrée EB, fonctions confort intégrées dans l’extension (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir dans le nom de l’assortiment.
Informations détaillées : Hettich eKatalog
