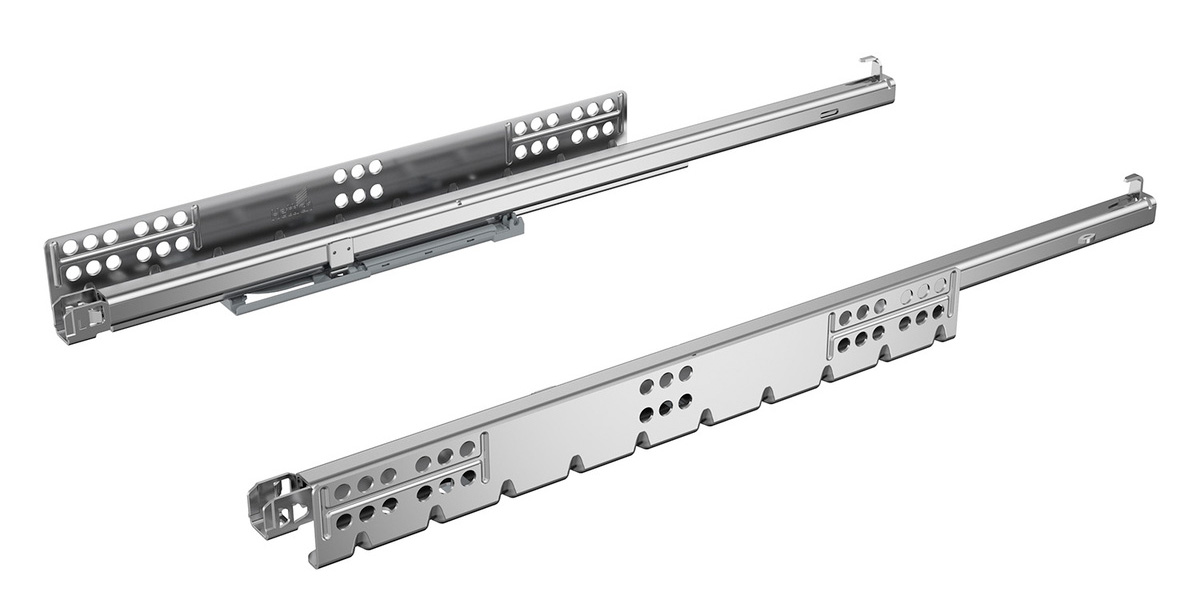

HETTICH 9333216 Quadro 25 2D extension partielle 320mm/25kg EB21 PTO L+P

Extension partielle Quadro 25 2D pour tiroir en bois avec épaisseur des côtés de tiroir jusqu'a 16 mm (EB21), réglage de profondeur intégré, réglage d’inclinaison intégré, réglage radial intégré. Montage par emboîtement avec raccords 2D a réglage en hauteur et en latéral (a commander séparément - voir la gamme associée).

Ouverture sans poignée Push To Open (PTO) intégrée. Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (adaptateurs de synchronisation a acheter séparément). Pour des caissons extra-larges, il est possible d’utiliser une façade commune pour deux tiroirs et d’activer simultanément l’ouverture sans poignée de ces tiroirs reliés grâce a une synchronisation multiple PTO supplémentaire.

Pour créer une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le caisson), il est possible d’utiliser un support d’étagere coulissante.

Tous les réglages se font sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation des extensions partielles et des sorties totales Quadro avec montage par emboîtement.

Type d’extension, longueur nominale et capacité de charge de l’extension, largeur encastrée EB, fonctions confort intégrées dans l’extension (SiSy ou PTO) et version (industrie gauche/droite ou paire) selon la dénomination de la gamme.

Informations détaillées : Hettich eKatalog
