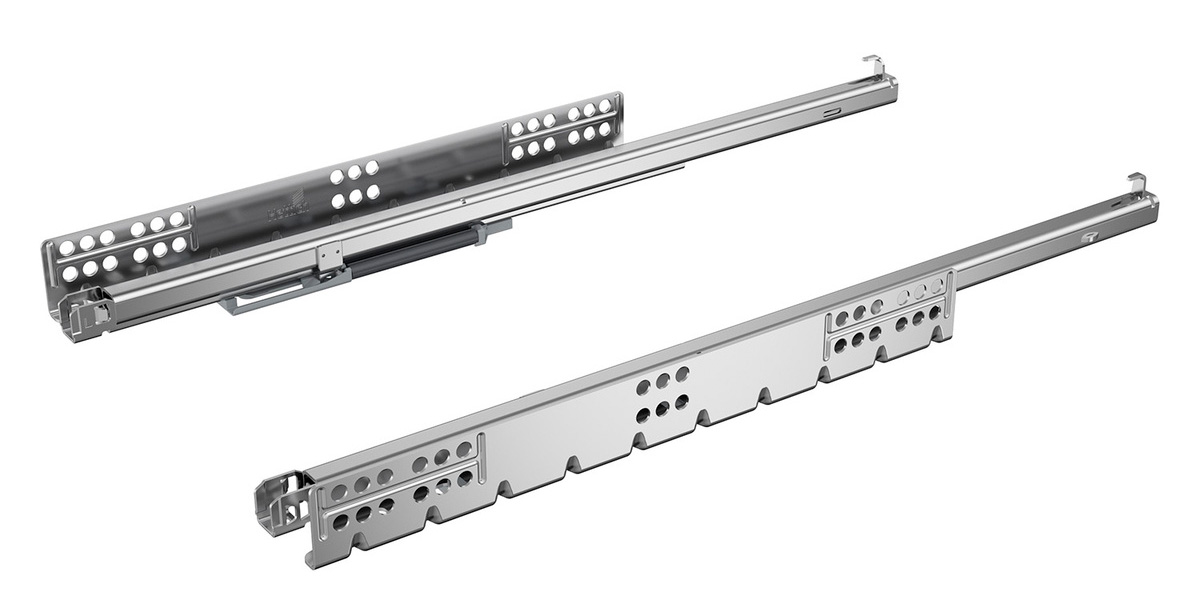

HETTICH 9333198 Quadro 25 2D extension partielle 520mm/25kg EB21 SiSy L+P

Extension partielle Quadro 25 2D pour tiroir en bois avec épaisseur des côtés du tiroir jusqu'a 16 mm (EB21), réglage intégré de la profondeur, réglage intégré de l'inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir assortiment connexe).

Amortissement intégré a la fermeture avec systeme silencieux (SiSy).

Pour la création d’une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le corps), un support d’étagere coulissante peut etre utilisé.

Tous les réglages s’effectuent sans outils : - hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du corps, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation d’extensions partielles ou de sorties totales Quadro avec montage par emboîtement.

Type d’extension, longueur nominale et capacité de charge de l’extension, largeur d’encastrement EB, fonctions confort intégrées dans l’extension (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir nom de l’assortiment.

Informations détaillées : Hettich eKatalog
