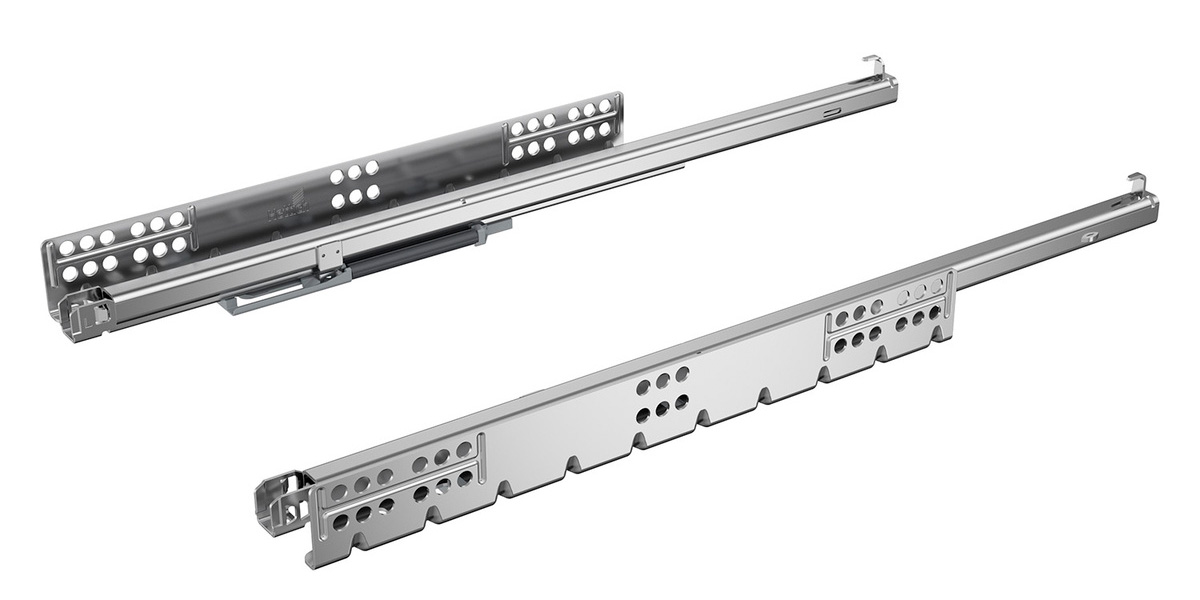

HETTICH 9333197 Quadro 25 2D extension partielle 500mm/25kg EB21 SiSy L+P

Extension partielle Quadro 25 2D pour tiroir en bois avec épaisseur des parois du tiroir jusqu’a 16 mm (EB21), réglage intégré de la profondeur, réglage intégré de l'inclinaison, réglage radial intégré. Montage par insertion avec raccords 2D a réglage en hauteur et latéral (a commander séparément – voir assortiment associé).

Amortissement intégré a la fermeture systeme silencieux (SiSy).

Pour créer une étagere coulissante (par ex. pour l’intégration d’une machine a café, robot, imprimante, etc. dans le corps), un support d’étagere coulissante peut etre utilisé.

Tous les réglages s’effectuent sans outil : - hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du corps, du tiroir et de la façade du tiroir sont identiques pour les extensions partielles et sorties totales Quadro avec montage par insertion.

Type de sortie, longueur nominale et charge du tiroir coulissant, largeur d’encastrement EB, fonctions confort intégrées dans le tiroir coulissant (SiSy ou PTO) et finition (industrie gauche/droite ou paire) voir dénomination de l’assortiment.

Informations détaillées : Hettich eKatalog
