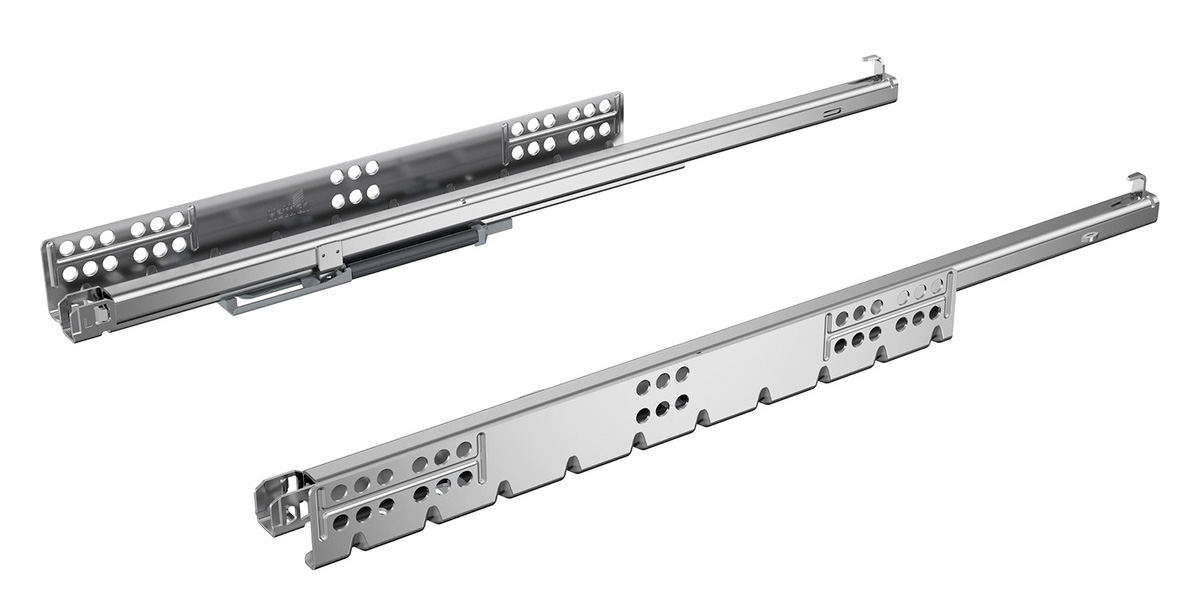

HETTICH 9333196 Quadro 25 2D extension partielle 480mm/25kg EB21 SiSy L+P
Extension partielle Quadro 25 2D pour tiroir en bois avec épaisseur des côtés du tiroir jusqu'a 16mm (EB21), réglage de la profondeur intégré, réglage de l'inclinaison intégré, réglage radial intégré. Montage par emboîtement avec raccords 2D a réglage en hauteur et latéral (a commander séparément - voir gamme associée).
Amortissement intégré a la fermeture systeme silencieux (SiSy).
Pour réaliser une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le caisson), il est possible d'utiliser un support d'étagere coulissante.
Tous les réglages se font sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm
Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques lors de l'utilisation des extensions partielles ou des sorties totales Quadro avec montage par emboîtement.
Type d’extension, longueur nominale et capacité de charge de l’extension, largeur d'encastrement EB, fonctions confort intégrées dans l’extension (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir nom de la gamme.
Informations détaillées : Hettich eCatalogue
