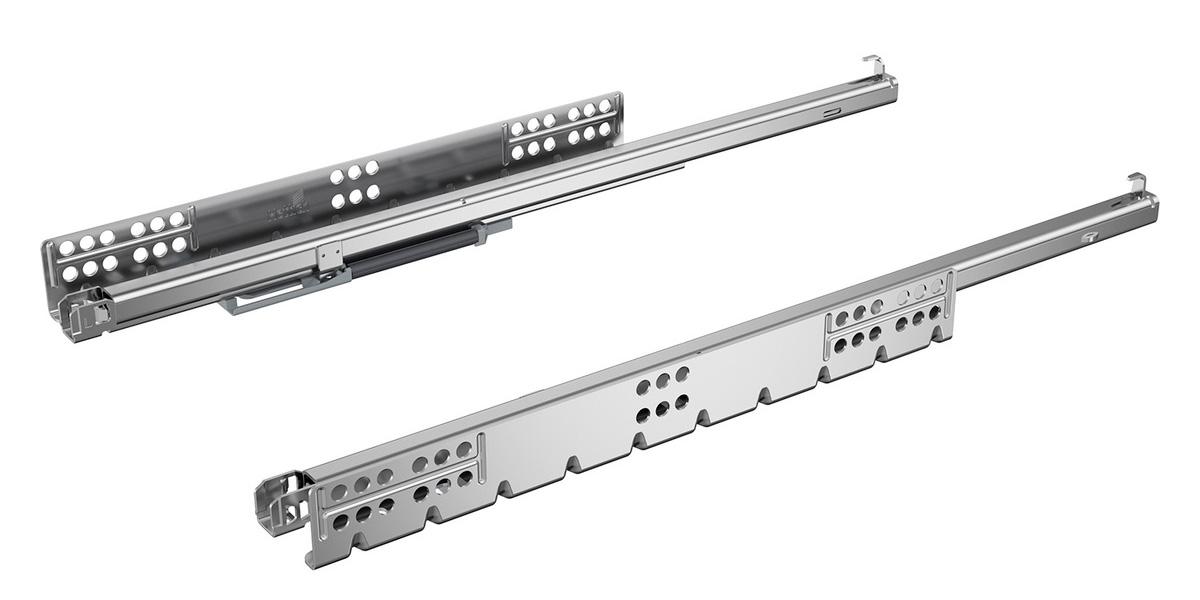

HETTICH 9333192 Quadro 25 2D extension partielle 380mm/25kg EB21 SiSy L+P

Extension partielle Quadro 25 2D pour tiroir en bois avec épaisseur des parois latérales du tiroir jusqu'a 16mm (EB21), réglage intégré de la profondeur, réglage intégré de l'inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D disposant d'un réglage en hauteur et en largeur (a commander séparément - voir assortiment associé).

Amortissement intégré a la fermeture systeme silencieux (SiSy).

Pour créer une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le caisson), un support d’étagere coulissante peut etre utilisé.

Tous les réglages s'effectuent sans outil : - hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation des extensions partielles et des sorties totales Quadro avec montage par emboîtement.

Type d’extension, longueur nominale et capacité de charge de l’extension, largeur d’encastrement EB, fonctions confort intégrées dans l’extension (SiSy ou PTO) et exécution (industrie gauche/droite ou paire) voir désignation de l’assortiment.

Informations détaillées : Hettich eCatalogue
