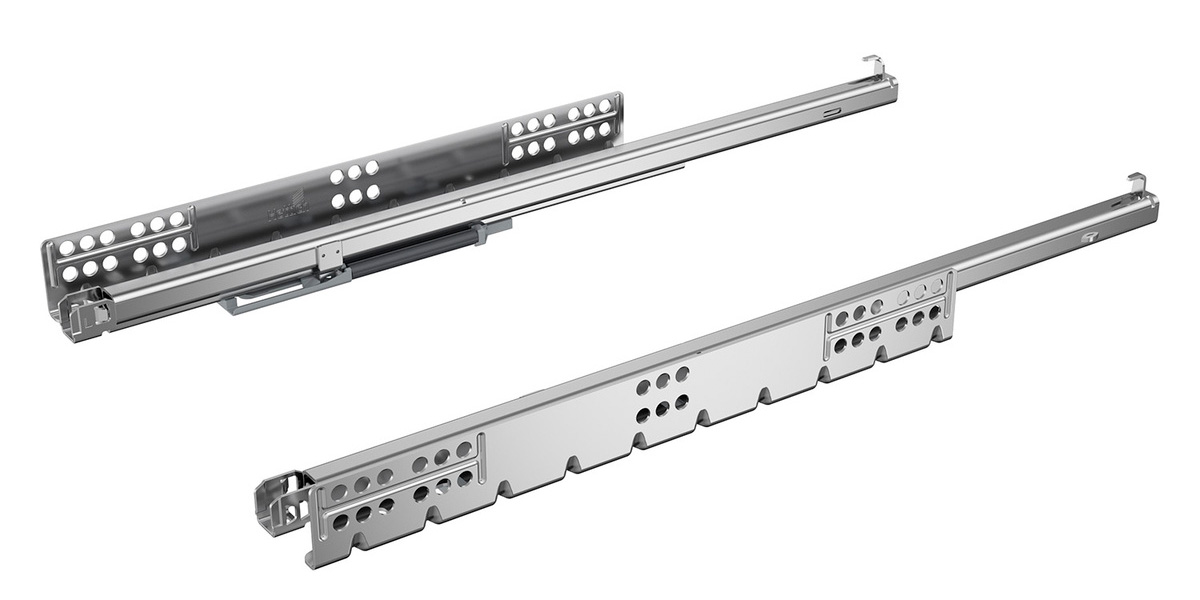

HETTICH 9333190 Quadro 25 2D extension partielle 320mm/25kg EB21 SiSy L+P
Extension partielle Quadro 25 2D pour tiroir en bois avec une épaisseur des côtés du tiroir jusqu'a 16 mm (EB21), réglage intégré de la profondeur, réglage intégré de l'inclinaison, réglage radial intégré. Montage par glissement avec raccords 2D avec réglage en hauteur et latéral (doit etre commandé séparément - voir gamme associée).
Amortissement intégré a la fermeture systeme silencieux (SiSy).
Pour créer une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le corps), un support d’étagere coulissante peut etre utilisé.
Tous les réglages se font sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm
Les dimensions du corps, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation des extensions partielles et des sorties totales Quadro avec montage par glissement.
Type d’extension, longueur nominale et capacité de charge de l’extension, largeur d’installation EB, fonctions confort intégrées dans l’extension (SiSy ou PTO) et exécution (industrie gauche/droite ou paire) voir nom de la gamme.
Informations détaillées : Catalogue Hettich
