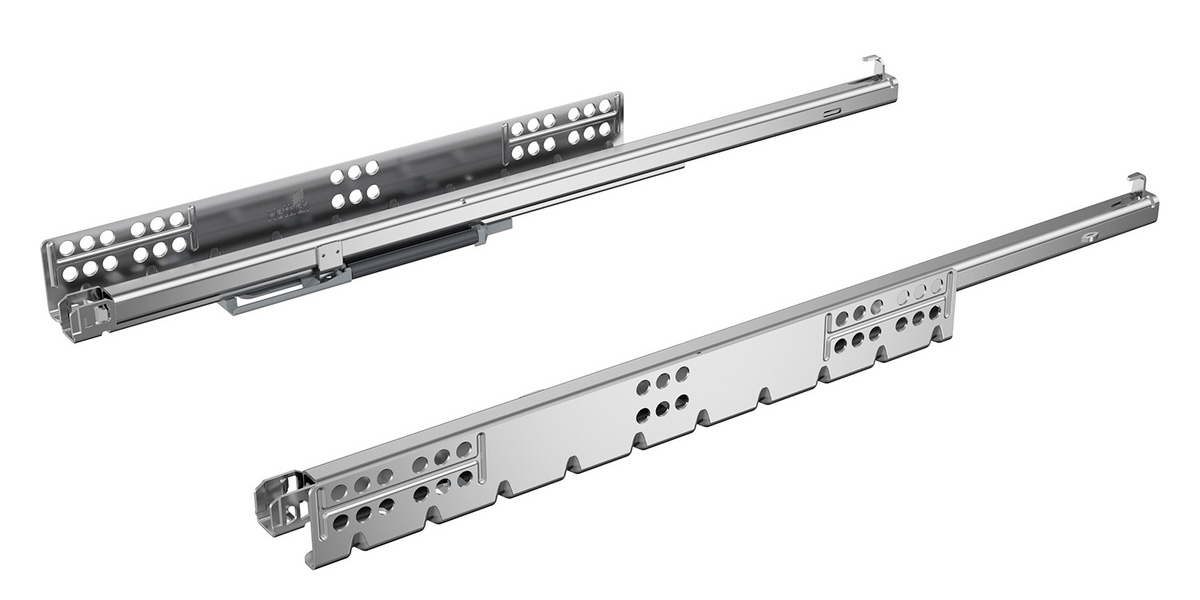

HETTICH 9333189 Quadro 25 2D extension partielle 300mm/25kg EB21 SiSy L+P

Extension partielle Quadro 25 2D pour tiroir en bois avec une épaisseur des côtés du tiroir jusqu’a 16mm (EB21), réglage de la profondeur intégré, réglage de l’inclinaison intégré, réglage radial intégré. Montage par insertion avec raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir assortiment associé).

Amortissement intégré a la fermeture avec systeme silencieux (SiSy).

Pour créer une étagere coulissante (par exemple pour intégrer une machine a café, un robot, une imprimante, etc. dans le corpus), un support d’étagere coulissante peut etre utilisé.

Toutes les réglages s’effectuent sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du corpus, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation des extensions partielles ou des sorties totales Quadro avec montage par insertion.

Type d’extension, longueur nominale et capacité de charge de l’extension, largeur d’encastrement EB, fonctions confort intégrées dans l’extension (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir nom de l’assortiment.

Informations détaillées : Hettich eKatalog
