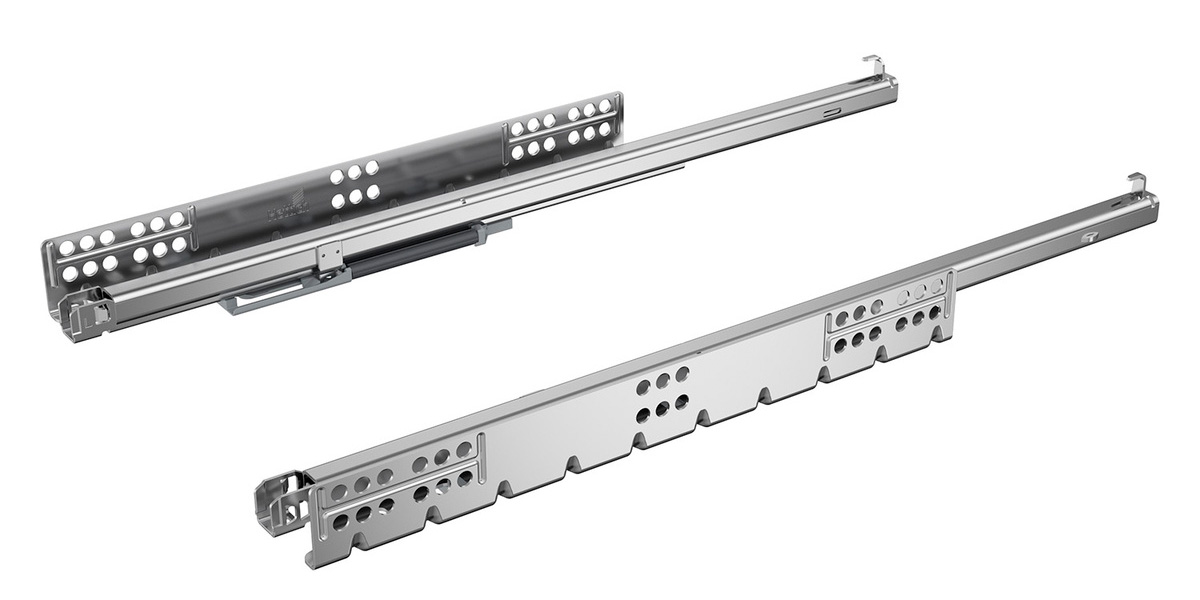

HETTICH 9333188 Quadro 25 2D extension partielle 270mm/25kg EB21 SiSy L+P

Extension partielle Quadro 25 2D pour tiroir en bois avec épaisseur des côtés du tiroir jusqu'a 16 mm (EB21), réglage intégré de la profondeur, réglage intégré de l’inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir assortiment connexe).

Amortissement intégré a la fermeture systeme silencieux (SiSy).

Pour créer une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le corps) il est possible d’utiliser un support d’étagere coulissante.

Tous les réglages se font sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du corps, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation des extensions partielles ou sorties totales Quadro avec montage par emboîtement.

Type d’extension, longueur nominale et charge utile de l’extension, largeur d’encastrement EB, fonctions confort intégrées dans l’extension (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir nom de l’assortiment.

Informations détaillées : Hettich eCatalogue
