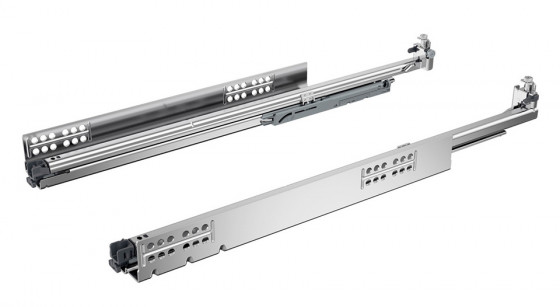

HETTICH 9332730 Quadro 5D V6 sortie totale 600mm/30kg EB21 PTO L+P
Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des côtés de tiroir jusqu'a 16mm (EB21), réglage intégré de la profondeur, réglage intégré de l'inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (doit etre commandé séparément - voir assortiment associé).
Ouverture sans poignée intégrée Push To Open (PTO). Pour le systeme PTO, il est recommandé d'utiliser un arbre de synchronisation (les adaptateurs de synchronisation doivent etre achetés séparément). Pour les corps extra larges, il est possible d'utiliser une façade commune sur deux tiroirs et d'activer simultanément l'ouverture sans poignée des tiroirs ainsi reliés en utilisant une synchronisation multiple PTO supplémentaire.
Pour créer une étagere coulissante (par exemple pour intégrer une machine a café, un robot, une imprimante, etc. dans le corps), il est possible d'utiliser un support d'étagere coulissante et éventuellement aussi un verrouillage de l'étagere coulissante.
Tous les réglages se font sans outil:
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm
Les dimensions du corps, du tiroir et de la façade de tiroir sont identiques lors de l'utilisation des sorties partielles ou des sorties totales Quadro avec montage par emboîtement.
Type de sortie, longueur nominale et capacité de charge de la sortie, largeur de pose EB, fonctions confort intégrées dans la sortie (SiSy ou PTO) et exécution (industrie gauche/droite ou paire) voir nom de l'assortiment.
Informations détaillées : Hettich eCatalogue
