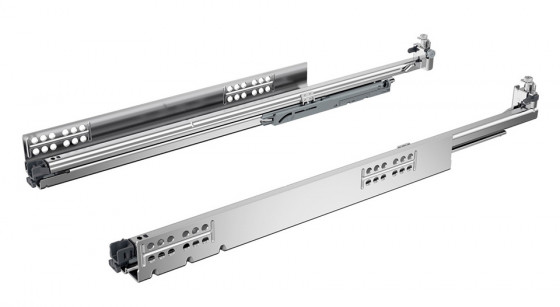

HETTICH 9332726 Quadro 5D V6 sortie totale 500mm/30kg EB21 PTO L+P

Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des côtés du tiroir jusqu’a 16mm (EB21), réglage intégré de la profondeur, réglage intégré de l’inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir assortiment associé).

Ouverture intégrée sans poignée Push To Open (PTO). Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (les adaptateurs de synchronisation doivent etre achetés séparément). Pour les caissons extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée de ces tiroirs connectés en utilisant une synchronisation PTO multiple supplémentaire.

Pour créer une étagere coulissante (par exemple pour intégrer une machine a café, un robot, une imprimante, etc. dans un caisson), il est possible d’utiliser un support d’étagere coulissante et, si nécessaire, aussi un arret pour étagere coulissante.

Tous les réglages s’effectuent sans outil : - hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation de sorties partielles ou de sorties totales Quadro avec montage par emboîtement.

Type de sortie, longueur nominale et capacité de charge de la sortie, largeur d’encastrement EB, fonctions de confort intégrées dans la sortie (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir le nom de l’assortiment.

Informations détaillées : Hettich eCatalogue
