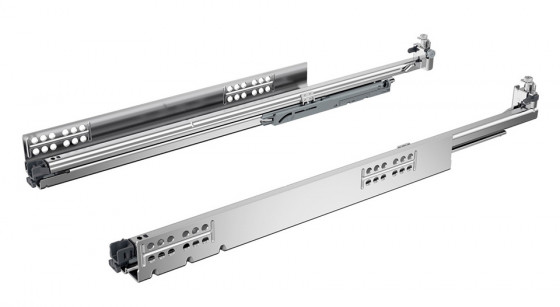

HETTICH 9332720 Quadro 5D V6 sortie totale 350mm/30kg EB21 PTO L+P

Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des côtés du tiroir jusqu'a 16mm (EB21), réglage intégré de la profondeur, réglage intégré de l'inclinaison, réglage radial intégré. Montage par emboîtement avec 2D raccords avec réglage en hauteur et latéral (a commander séparément - voir assortiment associé).

Ouverture sans poignée intégrée Push To Open (PTO). Pour le systeme PTO, il est recommandé d'utiliser un arbre de synchronisation (les adaptateurs de synchronisation doivent etre achetés séparément). Pour des corps extra larges, il est possible d'utiliser une façade commune sur deux tiroirs et d'activer simultanément l'ouverture sans poignée de ces tiroirs ainsi reliés en utilisant une synchronisation multiple supplémentaire PTO.

Pour créer une étagere coulissante (par exemple pour intégrer une machine a café, un robot, une imprimante, etc. dans le corps), il est possible d'utiliser un support d’étagere coulissante et éventuellement aussi un verrouillage d’étagere coulissante.

Tous les réglages se font sans outils :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du corps, du tiroir et de la façade du tiroir sont identiques lors de l'utilisation des sorties partielles ou des sorties totales Quadro avec montage par emboîtement.

Type de sortie, longueur nominale et capacité de charge de la sortie, largeur d'encastrement EB, fonctions confort intégrées dans la sortie (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir désignation de l'assortiment.

Informations détaillées : Hettich eCatalogue
