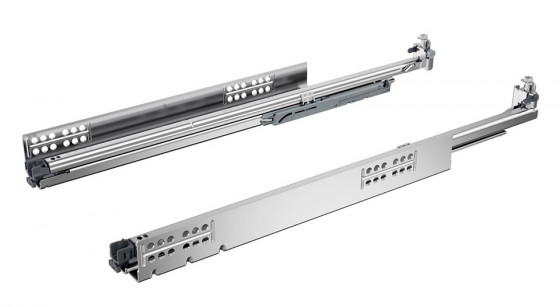

HETTICH 9332718 Quadro 5D V6 sortie totale 300mm/30kg EB21 PTO L+P
Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des côtés du tiroir jusqu'a 16mm (EB21), réglage intégré de la profondeur, réglage intégré de l'inclinaison, réglage radial intégré. Montage par emboîtement avec 2D raccords avec réglage en hauteur et latéral (a commander séparément - voir la gamme associée).
Ouverture push to open (PTO) intégrée sans poignée. Pour le systeme PTO, il est recommandé d'utiliser un arbre de synchronisation (adaptateurs de synchronisation a acheter séparément). Pour des corps extra larges, il est possible d'utiliser une façade commune sur deux tiroirs et d'activer simultanément l'ouverture sans poignée de ces tiroirs ainsi reliés en utilisant une synchronisation PTO multiple supplémentaire.
Pour la création d'une étagere coulissante (par exemple pour l'intégration d'une machine a café, d'un robot, d'une imprimante, etc. dans le corps), il est possible d'utiliser un support pour étagere coulissante et éventuellement aussi un systeme de blocage pour étagere coulissante.
Tous les réglages se font sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm
Les dimensions du corps, du tiroir et de la façade du tiroir sont identiques lors de l'utilisation des sorties partielles ou des sorties totales Quadro avec montage par emboîtement.
Type de sortie, longueur nominale et charge de la sortie, largeur d'encastrement EB, fonctions confort intégrées dans la sortie (SiSy ou PTO) et exécution (industrie gauche/droite ou paire) voir désignation du produit.
Informations détaillées : Hettich eCatalogue
