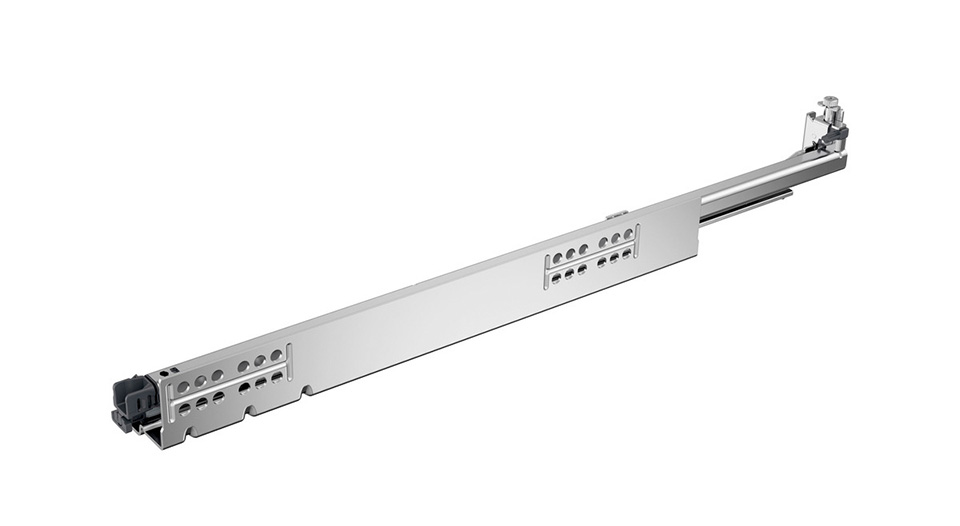

HETTICH 9332696 Quadro 5D V6 sortie totale 600mm/30kg EB21 PTO P

Sortie totale Quadro V6 5D pour tiroir en bois avec une épaisseur des parois latérales du tiroir jusqu'a 16 mm (EB21), réglage intégré de la profondeur, réglage intégré de l'inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D offrant un réglage en hauteur et latéral (a commander séparément - voir assortiment associé).

Ouverture sans poignée intégrée Push To Open (PTO). Pour le systeme PTO, il est recommandé d'utiliser un arbre de synchronisation (adaptateurs de synchronisation a acheter séparément). Pour les caissons extra larges, il est possible d'utiliser une façade commune sur deux tiroirs et d'activer simultanément l'ouverture sans poignée via une synchronisation multiple supplémentaire PTO pour ces tiroirs ainsi liés.

Pour créer une étagere coulissante (par exemple pour intégrer une machine a café, un robot, une imprimante, etc. dans le caisson), il est possible d'utiliser un support d’étagere coulissante et éventuellement également un arret pour étagere coulissante.

Tous les réglages peuvent etre effectués sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation des sorties partielles ou sorties totales Quadro avec montage par emboîtement.

Type de sortie, longueur nominale et capacité de charge du tiroir coulissant, largeur d’encastrement EB, fonctions confort intégrées dans le tiroir coulissant (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir nom de l’assortiment.

Informations détaillées : Hettich eKatalog
