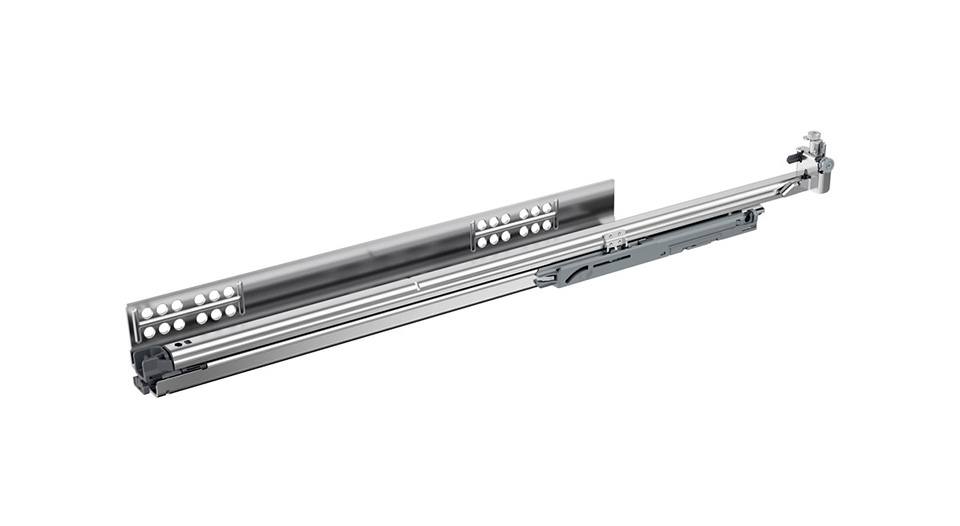

HETTICH 9332695 Quadro 5D V6 sortie totale 600mm/30kg EB21 PTO L

Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des côtés de tiroir jusqu'a 16 mm (EB21), réglage intégré de la profondeur, réglage intégré de l’inclinaison, réglage radial intégré. Montage par emboîtement avec 2 raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir assortiment associé).

Ouverture sans poignée intégrée Push To Open (PTO). Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (les adaptateurs de synchronisation doivent etre achetés séparément). Pour des corps extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée de ces tiroirs assemblés en utilisant une synchronisation PTO multiple supplémentaire.

Pour créer une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante etc. dans le corps), il est possible d’utiliser un support d’étagere coulissante et éventuellement également un dispositif de blocage pour l’étagere coulissante.

Tous les réglages se réalisent sans outils : - hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du corps, du tiroir et de la façade de tiroir sont identiques lors de l’utilisation des sorties partielles et sorties totales Quadro avec montage par emboîtement.

Type de sortie, longueur nominale et capacité de charge de la sortie, largeur d’encastrement EB, fonctions confort intégrées dans la sortie (SiSy ou PTO) et exécution (industrie gauche/droite ou paire) voir le nom de l’assortiment.

Informations détaillées : Hettich eCatalogue
