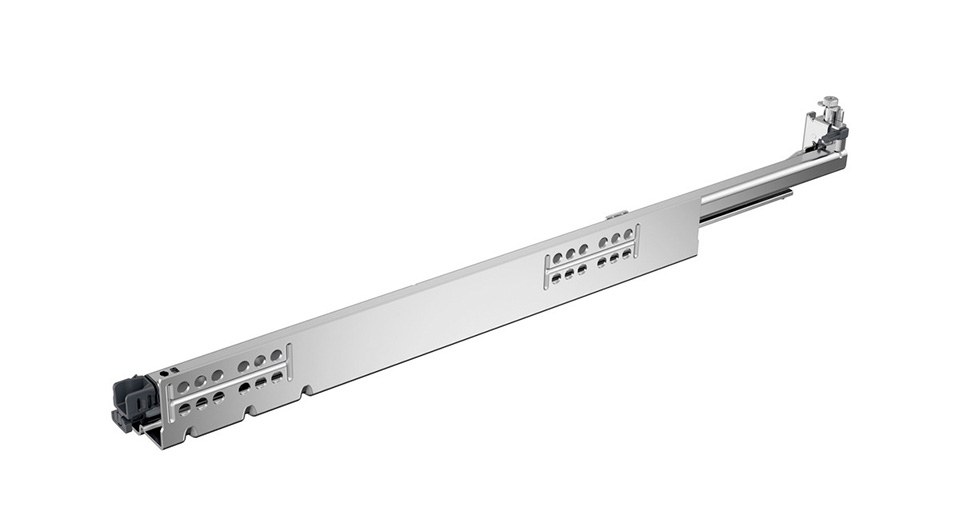

HETTICH 9332688 Quadro 5D V6 sortie totale 500mm/30kg EB21 PTO P
Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des côtés du tiroir jusqu'a 16mm (EB21), réglage intégré de la profondeur, réglage intégré de l’inclinaison, réglage radial intégré. Montage par emboîtement avec 2D raccords avec réglage en hauteur et latéral (a commander séparément - voir assortiment associé).
Ouverture intégrée sans poignée Push To Open (PTO). Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (les adaptateurs de synchronisation doivent etre achetés séparément). Pour des caissons extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée des tiroirs ainsi reliés grâce a une synchronisation PTO multiple additionnelle.
Pour créer une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le caisson), il est possible d’utiliser un support d’étagere coulissante et éventuellement aussi un verrouillage pour l’étagere coulissante.
Tous les réglages s’effectuent sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm
Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques en cas d’utilisation de sorties partielles ou de sorties totales Quadro avec montage par emboîtement.
Type de sortie, longueur nominale et capacité de charge de la sortie, largeur d’encastrement EB, fonctions confort intégrées dans la sortie (SiSy ou PTO) et exécution (industrie gauche/droite ou paire) voir nom de l’assortiment.
Informations détaillées : Hettich eKatalog
