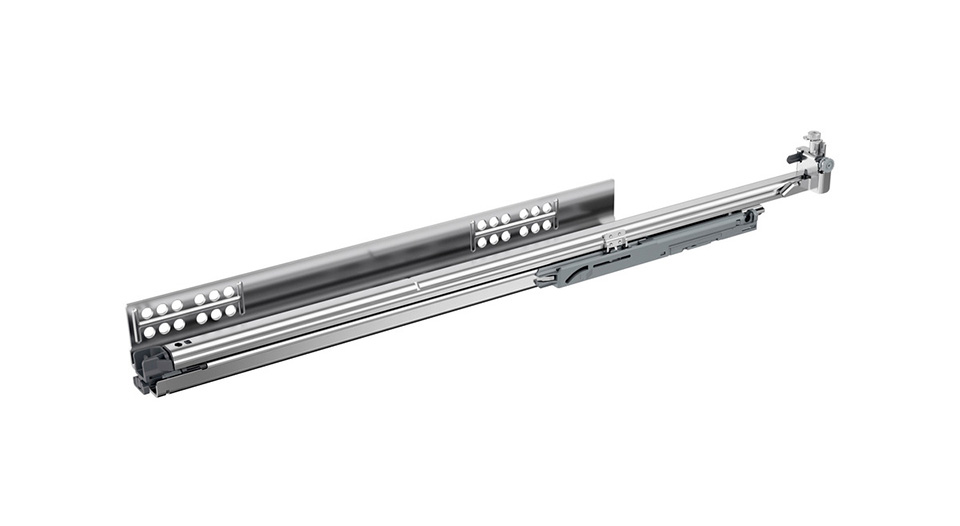

HETTICH 9332687 Quadro 5D V6 sortie totale 500mm/30kg EB21 PTO L
Sortie totale Quadro V6 5D pour tiroir en bois avec une épaisseur des côtés de tiroir jusqu’a 16mm (EB21), réglage intégré de la profondeur, réglage intégré de l’inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (doit etre commandé séparément - voir assortiments associés).
Ouverture sans poignée intégrée Push To Open (PTO). Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (les adaptateurs de synchronisation doivent etre achetés séparément). Pour des corps extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée de ces tiroirs reliés en utilisant une synchronisation multiple optionnelle PTO.
Pour créer une étagere coulissante (par exemple pour intégrer une machine a café, un robot, une imprimante, etc. dans le corps), il est possible d’utiliser un support d’étagere coulissante et éventuellement aussi un verrouillage d’étagere coulissante.
Tous les réglages s’effectuent sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm
Les dimensions du corps, du tiroir et de la façade du tiroir sont identiques lorsqu’on utilise les sorties partielles ou les sorties totales Quadro avec montage par emboîtement.
Type de sortie, longueur nominale et capacité de charge, largeur d’encastrement EB, fonctions confort intégrées dans la sortie (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir nom de l’assortiment.
Informations détaillées : Hettich eKatalog
