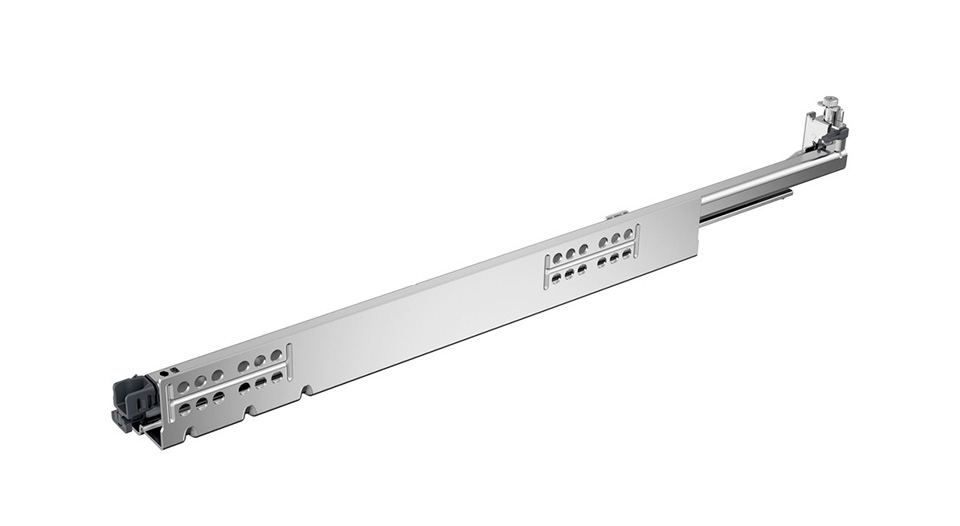

HETTICH 9332686 Quadro 5D V6 sortie totale 480mm/30kg EB21 PTO P

Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des côtés de tiroir jusqu’a 16mm (EB21), réglage de profondeur intégré, réglage d’inclinaison intégré, réglage radial intégré. Montage par emboîtement avec raccords 2D a réglage de hauteur et latéral (doit etre commandé séparément - voir assortiment associé).

Ouverture push-to-open (PTO) sans poignée intégrée. Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (les adaptateurs de synchronisation doivent etre achetés séparément). Pour des caissons extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée des tiroirs ainsi reliés en utilisant une synchronisation PTO multiple additionnelle.

Pour créer une étagere coulissante (par ex. pour l’intégration d’une machine a café, robot, imprimante, etc. dans un caisson), il est possible d’utiliser un support d’étagere coulissante et éventuellement aussi un verrouillage d’étagere coulissante.

Tous les réglages s’effectuent sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation des sorties partielles ou totales Quadro avec montage par emboîtement.

Type de sortie, longueur nominale et capacité de charge de la sortie, largeur intégrée EB, fonctions confort intégrées dans la sortie (SiSy ou PTO) et exécution (industrie gauche/droite ou paire) voir nom de l’assortiment.

Informations détaillées : Hettich eKatalog
