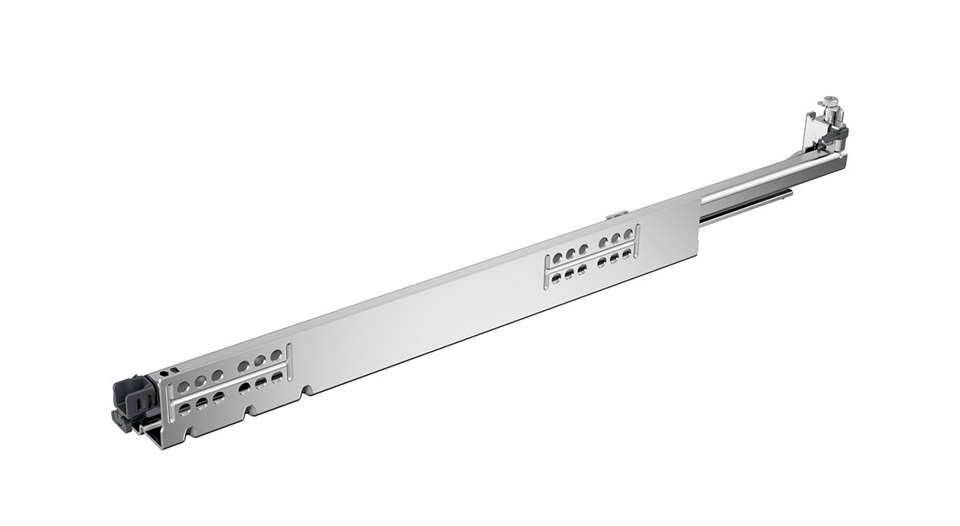

HETTICH 9332684 Quadro 5D V6 sortie totale 450mm/30kg EB21 PTO P

Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des côtés de tiroir jusqu'a 16mm (EB21), réglage de profondeur intégré, réglage d'inclinaison intégré, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (doit etre commandé séparément - voir assortiment associé).

Ouverture intégrée sans poignée Push To Open (PTO). Pour le systeme PTO, il est recommandé d'utiliser un arbre de synchronisation (les adaptateurs de synchronisation doivent etre achetés séparément). Pour des caissons extra larges, il est possible d'utiliser une façade commune sur deux tiroirs et d'activer simultanément l'ouverture sans poignée des tiroirs ainsi reliés en utilisant une synchronisation PTO multiple supplémentaire.

Pour créer une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le caisson), il est possible d'utiliser un support pour étagere coulissante et éventuellement aussi un dispositif de blocage pour l'étagere coulissante.

Tous les réglages se font sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du caisson, du tiroir et de la façade de tiroir sont identiques lors de l'utilisation de sorties partielles ou de sorties totales Quadro avec montage par emboîtement.

Type de sortie, longueur nominale et capacité de charge de la sortie, largeur d'encastrement EB, fonctions confort intégrées dans la sortie (SiSy ou PTO) et exécution (industrie gauche/droite ou paire) voir le nom de l'assortiment.

Informations détaillées : Hettich eCatalogue
