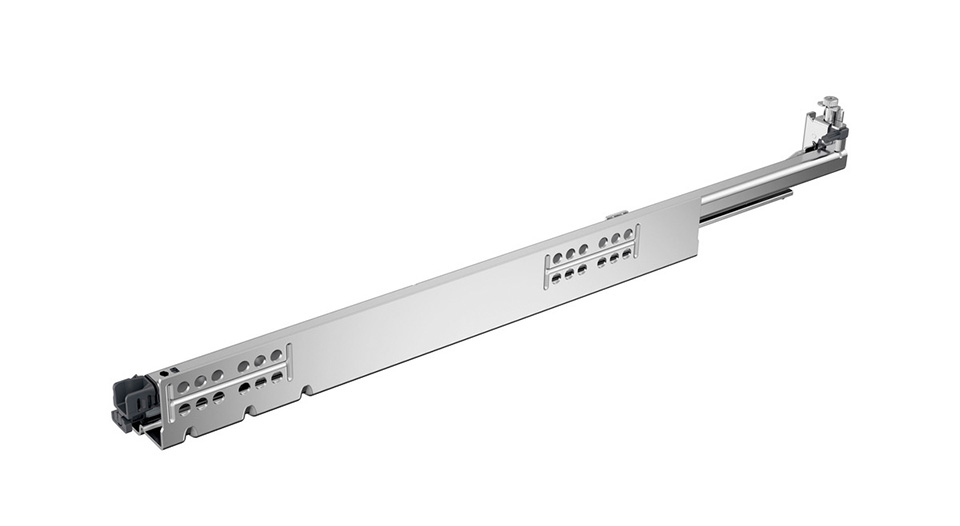

HETTICH 9332682 Quadro 5D V6 sortie totale 420mm/30kg EB21 PTO P

Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des côtés du tiroir jusqu'a 16 mm (EB21), réglage de profondeur intégré, réglage d'inclinaison intégré, réglage radial intégré. Montage par emboîtement avec 2D raccords avec réglage en hauteur et latéral (commande séparée nécessaire - voir gamme associée).

Ouverture sans poignée Push To Open (PTO) intégrée. Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (les adaptateurs de synchronisation doivent etre commandés séparément). Pour des caissons extra larges, il est possible d’utiliser une façade commune pour deux tiroirs et d’activer simultanément l’ouverture sans poignée de ces tiroirs ainsi reliés grâce a une synchronisation multiple PTO supplémentaire.

Pour réaliser une étagere coulissante (par exemple pour intégrer une machine a café, un robot, une imprimante, etc. dans le caisson), il est possible d’utiliser un support d’étagere coulissante et éventuellement aussi un dispositif de blocage de l’étagere coulissante.

Tous les réglages s’effectuent sans outil : - hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation des sorties partielles ou totales Quadro avec montage par emboîtement.

Type de sortie, longueur nominale et capacité de charge de la sortie, largeur d’encastrement EB, fonctions confort intégrées dans la sortie (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir le nom de la gamme.

Informations détaillées : Hettich eCatalogue
