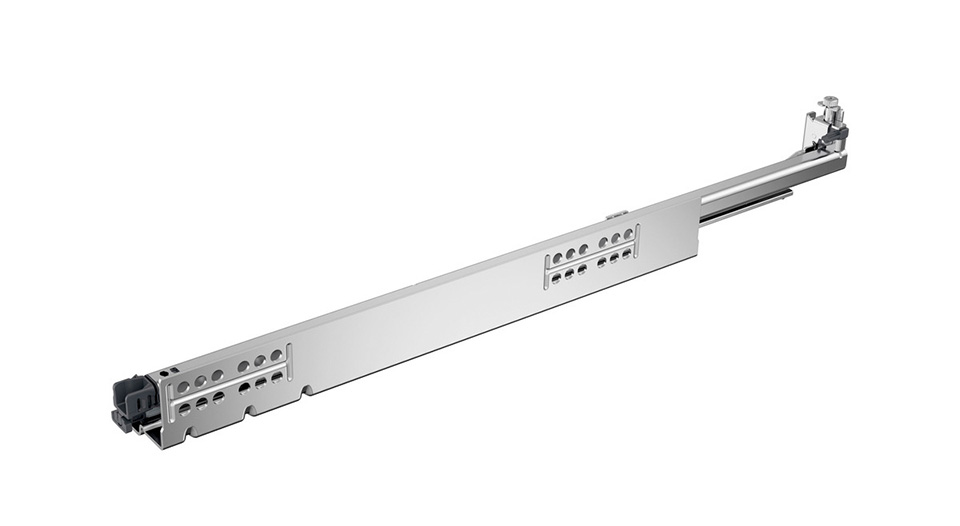

HETTICH 9332680 Quadro 5D V6 sortie totale 400mm/30kg EB21 PTO P

Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des flancs du tiroir jusqu'a 16 mm (EB21), réglage intégré de la profondeur, réglage intégré de l'inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir assortiment associé).

Ouverture sans poignée intégrée Push To Open (PTO). Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (adaptateurs de synchronisation a commander séparément). Pour des caissons extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée des tiroirs ainsi reliés en utilisant une synchronisation PTO multiple supplémentaire.

Pour réaliser une étagere coulissante (par exemple pour intégrer une machine a café, un robot, une imprimante, etc. dans un caisson), il est possible d’utiliser un support d’étagere coulissante et éventuellement aussi un verrouillage pour étagere coulissante.

Tous les réglages se font sans outils : - hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation des sorties partielles et des sorties totales Quadro avec montage par emboîtement.

Type de sortie, longueur nominale et capacité de charge de la sortie, largeur d’encastrement EB, fonctions confort intégrées dans la sortie (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir dénomination de l’assortiment.

Informations détaillées : Hettich eKatalog
