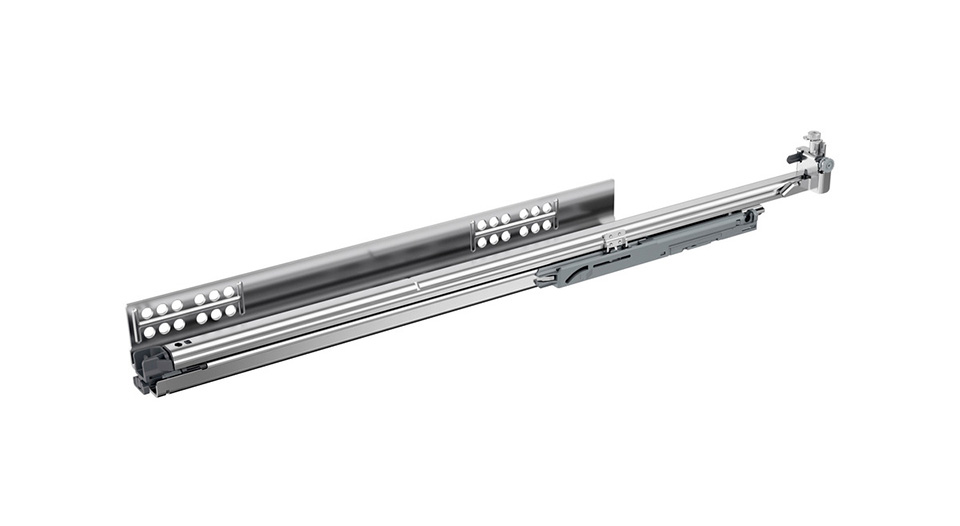

HETTICH 9332679 Quadro 5D V6 sortie totale 400mm/30kg EB21 PTO L

Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des côtés du tiroir jusqu'a 16 mm (EB21), réglage de profondeur intégré, réglage d’inclinaison intégré, réglage radial intégré. Montage par glissement avec raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir assortiment associé).

Ouverture push to open intégrée (PTO) sans poignée. Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (adaptateurs de synchronisation a acheter séparément). Pour des corps extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée de ces tiroirs ainsi reliés grâce a une synchronisation PTO multiple supplémentaire.

Pour créer une étagere coulissante (par exemple pour intégrer une machine a café, un robot, une imprimante, etc. dans le corps), on peut utiliser un support d’étagere coulissante et éventuellement aussi un verrouillage d’étagere coulissante.

Tous les réglages s’effectuent sans outil : - hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du corps, du tiroir et de la façade du tiroir sont identiques pour l’utilisation de sorties partielles ou de sorties totales Quadro avec montage par glissement.

Type de sortie, longueur nominale et capacité de charge de la sortie, largeur d’encastrement EB, fonctions confort intégrées dans la sortie (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir le nom de l’assortiment.

Informations détaillées : Hettich eCatalogue
