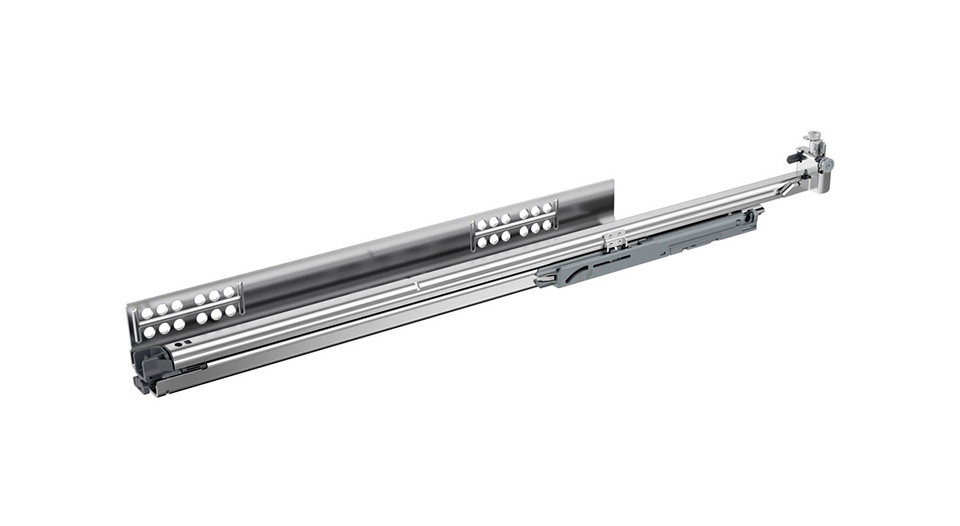

HETTICH 9332675 Quadro 5D V6 sortie totale 350mm/30kg EB21 PTO L

Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des côtés de tiroir jusqu'a 16mm (EB21), réglage de la profondeur intégré, réglage de l’inclinaison intégré, réglage radial intégré. Montage par insertion avec raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir assortiment associé).

Ouverture sans poignée intégrée Push To Open (PTO). Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (adaptateurs de synchronisation a acheter séparément). Pour des corps extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée de ces tiroirs raccordés en utilisant un systeme de synchronisation multiple PTO supplémentaire.

Pour créer une étagere coulissante (par exemple pour intégrer une machine a café, un robot, une imprimante, etc. dans le corps), il est possible d’utiliser un support d’étagere coulissante et éventuellement un verrouillage de l’étagere coulissante.

Tous les réglages se font sans outil?: - hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du corps, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation de sorties partielles ou de sorties totales Quadro avec montage par insertion.

Type de sortie, longueur nominale et capacité de charge de la sortie, largeur d’encastrement EB, fonctions confort intégrées dans la sortie (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir le nom de l’assortiment.

Informations détaillées : Hettich eKatalog
