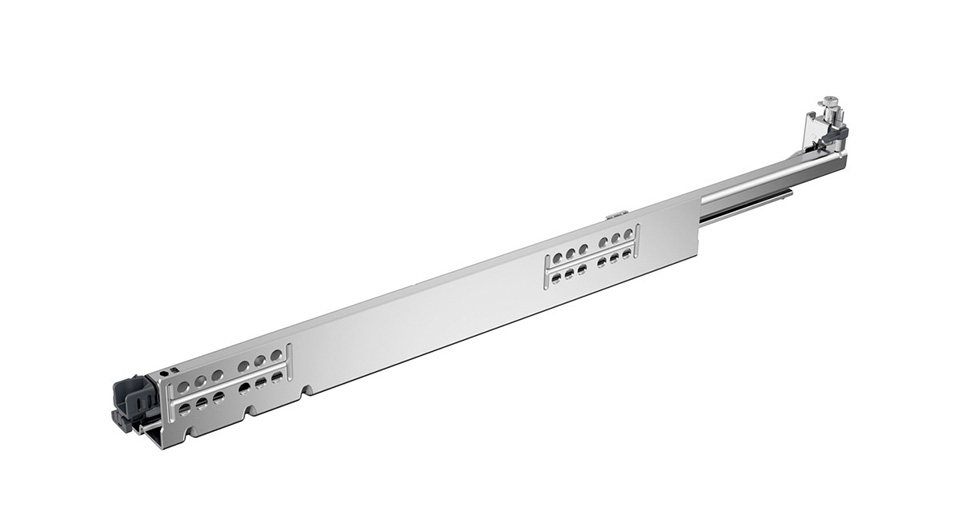

HETTICH 9332672 Quadro 5D V6 sortie totale 300mm/30kg EB21 PTO P

Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des parois latérales du tiroir jusqu’a 16mm (EB21), réglage de profondeur intégré, réglage d’inclinaison intégré, réglage radial intégré. Montage par emboîtement avec raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir assortiment lié).

Ouverture sans poignée intégrée Push To Open (PTO). Pour le systeme PTO, il est recommandé d’utiliser un arbre de synchronisation (les adaptateurs de synchronisation doivent etre achetés séparément). Pour les corps extra larges, il est possible d’utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée de ces tiroirs reliés en utilisant une synchronisation multiple PTO supplémentaire.

Pour créer une étagere coulissante (ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le corps) il est possible d’utiliser un support d’étagere coulissante et éventuellement aussi un dispositif de verrouillage de l’étagere coulissante.

Tous les réglages se font sans outils : - hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du corps, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation des sorties partielles et des sorties totales Quadro avec montage par emboîtement.

Type de sortie, longueur nominale et capacité de charge de la sortie, largeur de pose EB, fonctions confort intégrées dans la sortie (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir le nom de l’assortiment.

Informations détaillées : Hettich eKatalog
