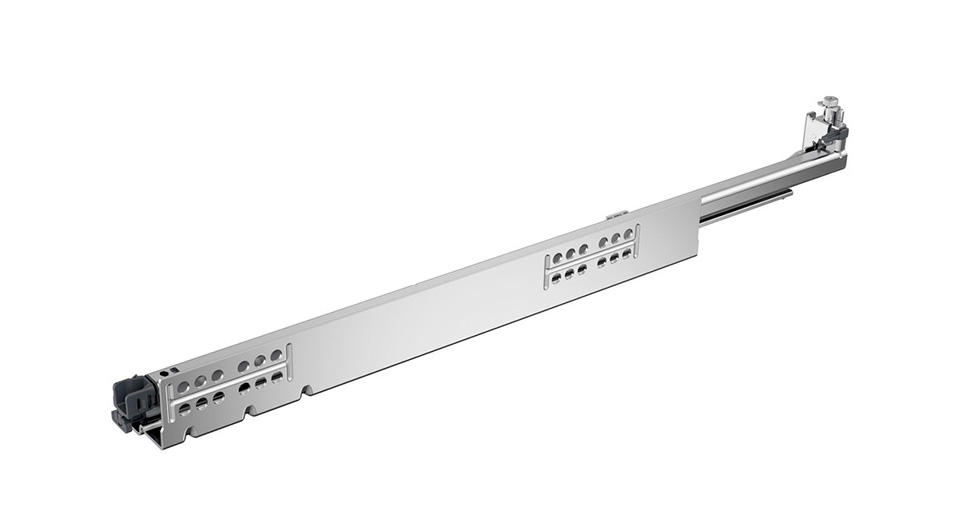

HETTICH 9332670 Quadro 5D V6 sortie totale 250mm/30kg EB21 PTO P

Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des côtés de tiroir jusqu'a 16 mm (EB21), réglage de profondeur intégré, réglage d'inclinaison intégré, réglage radial intégré. Montage par emboîtement avec raccords 2D offrant réglage en hauteur et latéral (a commander séparément - voir assortiment associé).

Ouverture sans poignée Push To Open (PTO) intégrée. Pour le systeme PTO, il est recommandé d'utiliser un arbre de synchronisation (les adaptateurs de synchronisation doivent etre achetés séparément). Pour des corps extra larges, il est possible d'utiliser une façade commune sur deux tiroirs et d'activer simultanément l'ouverture sans poignée des tiroirs ainsi reliés en utilisant une synchronisation multiple PTO supplémentaire.

Pour créer une étagere coulissante (par exemple pour intégrer une machine a café, un robot, une imprimante, etc. dans le corps), il est possible d'utiliser un support d’étagere coulissante et éventuellement aussi un dispositif de blocage de l’étagere coulissante.

Tous les réglages se font sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du corps, du tiroir et de la façade du tiroir sont identiques lors de l’utilisation de sorties partielles ou de sorties totales Quadro avec montage par emboîtement.

Type de sortie, longueur nominale et capacité de charge du tiroir coulissant, largeur d'encastrement EB, fonctions confort intégrées dans le tiroir coulissant (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir le nom de l’assortiment.

Informations détaillées : Hettich eKatalog
