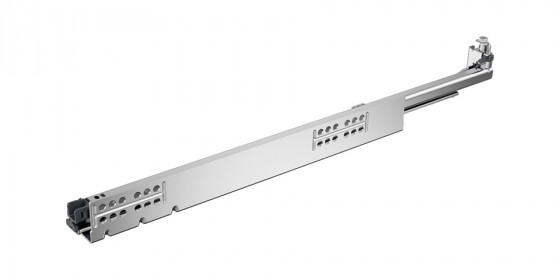

HETTICH 9332668 Quadro 5D V6 sortie totale 600mm/30kg EB21 SiSy P

Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des côtés jusqu'a 16 mm (EB21), réglage de la profondeur intégré, réglage de l'inclinaison intégré, réglage radial intégré. Montage par emboîtement avec raccords 2D offrant un réglage en hauteur et latéral (a commander séparément - voir assortiment associé).

Amortissement intégré Silent System (SiSy) avec possibilité d'ajouter des modules Push To Open Silent (PTOs, a acheter séparément - voir assortiment associé) pour une ouverture sans poignée avec fermeture amortie. Pour le systeme PTOs, il est recommandé d'utiliser un arbre de synchronisation, les adaptateurs de synchronisation sont inclus dans les modules PTOs. Pour les corps extra larges, il est possible d'utiliser une façade commune sur deux tiroirs et d’activer simultanément l’ouverture sans poignée de ces tiroirs reliés grâce a une synchronisation multiple supplémentaire PTOs.

Pour créer une tablette coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le corps), il est possible d’utiliser un support pour tablette coulissante et éventuellement aussi un dispositif de blocage pour tablette coulissante.

Tous les réglages s’effectuent sans outil :
- hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du corps, du tiroir et de la façade du tiroir sont identiques pour l’utilisation de sorties partielles ou de sorties totales Quadro avec montage par emboîtement.

Type de sortie, longueur nominale et capacité de charge du tiroir coulissant, largeur d'encastrement EB, fonctions confort intégrées dans le tiroir coulissant (SiSy ou PTO) et version (industrielle gauche/droite ou paire) voir le nom de l’assortiment.

Informations détaillées : Hettich eKatalog
