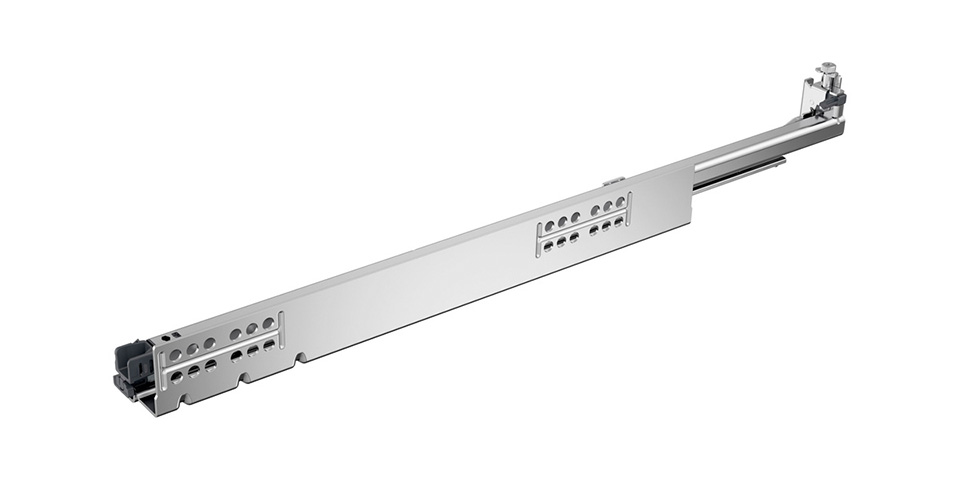

HETTICH 9332666 Quadro 5D V6 sortie totale 580mm/30kg EB21 SiSy P

Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des flancs du tiroir jusqu'a 16mm (EB21), réglage intégré de la profondeur, réglage intégré de l'inclinaison, réglage radial intégré. Montage par emboîtement avec raccords 2D a réglage en hauteur et latéral (a commander séparément - voir assortiment associé).

Amortissement intégré systeme silencieux (SiSy) avec possibilité d'ajout de modules Push To Open Silent (PTOs, a acheter séparément - voir assortiment associé) pour extension a l'ouverture sans poignée avec fermeture amortie. Pour le systeme PTOs, il est recommandé d'utiliser un arbre de synchronisation, les adaptateurs de synchronisation sont inclus dans le colis des modules PTOs. Pour des caissons extra larges, il est possible d'utiliser une façade commune sur deux tiroirs et d'activer simultanément l'ouverture sans poignée de ces tiroirs ainsi reliés en utilisant une synchronisation multiple additionnelle PTOs.

Pour créer une étagere coulissante (par exemple pour intégrer une machine a café, un robot, une imprimante, etc. dans le caisson) il est possible d'utiliser un support d'étagere coulissante et éventuellement aussi un verrouillage d'étagere coulissante.

Tous les réglages se font sans outils : - hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques lors de l'utilisation de sorties partielles et de sorties totales Quadro avec montage par emboîtement.

Type de sortie, longueur nominale et capacité de charge de la sortie, largeur d'encastrement EB, fonctions confort intégrées dans la sortie (SiSy ou PTO) et exécution (industrie gauche/droite ou paire) voir nom de l'assortiment.

Informations détaillées : Hettich eCatalogue
