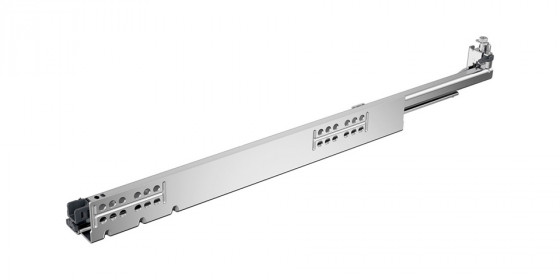

HETTICH 9332660 Quadro 5D V6 sortie totale 500mm/30kg EB21 SiSy P

Sortie totale Quadro V6 5D pour tiroir en bois avec épaisseur des côtés du tiroir jusqu'a 16mm (EB21), réglage intégré de la profondeur, réglage intégré de l'inclinaison, réglage radial intégré. Montage par glissement avec raccords 2D avec réglage en hauteur et latéral (a commander séparément - voir assortiment associé).

Amortissement intégré systeme silencieux (SiSy) avec possibilité d'ajouter des modules Push To Open Silent (PTOs, a acheter séparément - voir assortiment associé) pour étendre a une ouverture sans poignée avec amortissement lors de la fermeture. Pour le systeme PTOs, il est recommandé d'utiliser un arbre de synchronisation, les adaptateurs de synchronisation sont inclus dans les modules PTOs. Pour les caissons extra larges, il est possible d'utiliser une façade commune pour deux tiroirs et d'activer simultanément l'ouverture sans poignée de ces tiroirs réunis en utilisant une synchronisation multiple supplémentaire PTOs.

Pour créer une étagere coulissante (par ex. pour intégrer une machine a café, un robot, une imprimante, etc. dans le caisson), il est possible d'utiliser un support pour étagere coulissante et éventuellement également un verrouillage pour étagere coulissante.

Tous les réglages s'effectuent sans outils : - hauteur +3 mm
- latéral +1,5/-1,5 mm
- profondeur +2/-1 mm
- inclinaison +4 mm
- radial +1,5/-1,5 mm

Les dimensions du caisson, du tiroir et de la façade du tiroir sont identiques lors de l'utilisation de sorties partielles ou de sorties totales Quadro avec montage par glissement.

Type de sortie, longueur nominale et capacité de charge de la sortie, largeur d'encastrement EB, fonctions confort intégrées dans la sortie (SiSy ou PTO) et version (industrie gauche/droite ou paire) voir désignation de l'assortiment.

Informations détaillées : Hettich eKatalog
